MPO光配線ソリューション



簡単変更!間違いなし!Pan MPOコネクタ

Pan MPOコネクタは独自の特許技術により、コネクタピン有り/無し、極性(メソッドA/B)を現場で簡単に変換できるMPOコネクタです
Pan MPOコネクタ付きのケーブルであれば複雑な選定の手間を省き、間違いを気にせず手配することができます。

またこの特徴を生かして、例えばLCブレイクアウトカセットを介した10G通信から、MPOダイレクト接続による40/100G通信へのアップグレードといった様々な構成変更にも対応が可能です。

  • PanMPO™の優れた特長
  • 簡単に40Gイーサネットに移行

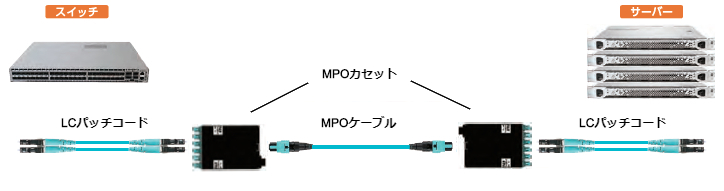

光配線構築・運用がシンプルに!MPOモジュール式配線

MPOケーブルとMPOカセットを利用すればワンタッチで多芯の光接続が可能になります。そのためラック渡しで大量の光ファイバーケーブルを利用する環境では、素早く安全な構築による施工コスト、時間といった様々なメリットを得ることができます。

ラック間ケーブル配線量の大幅削減
圧倒的な構築スピード
施工における技術的な制限が低い

物理配線の構築・運用が大きく向上

👉12芯で4.5mm径!ワンタッチで接続完了!

製品ラインナップ紹介


  • MPOインターコネクトケーブル


  • MPOトランクケーブル


  • 19インチトレータイプ


  • MPOアダプタパネル


  • LC/SCパッチコード


  • 19インチパッチパネルパネル枠


  • MPO-LC/SCカセット

PanMPO™ 丸型インターコネクトケーブル

製品特徴

ラック内や隣接したラック間でのパッチ接続に最適

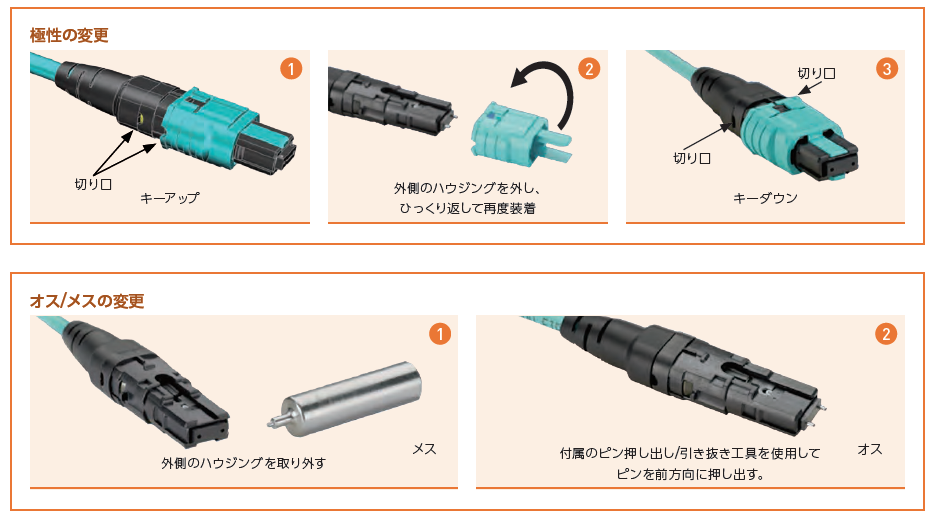

現場でのコネクタのピンあり/ピンなし(オス/メス)の変更が可能
変換用治具が必要です。部品番号:PANMPO-TOOL

現場で極性を変更可能(メソッドAとメソッドB)

40GBASE-SR4および100GBASE-SR4向け

ファイバータイプ Signature Core™ OM4 OM3
挿入損失 2.3dB/km@850nm
0.6dB/km@1300nm
3.5dB/km@850nm
1.5dB/km@1300nm
3.5dB/km@850nm
1.5dB/km@1300nm
コネクタ接続挿入損失 超低損失:最大0.25dB 標準損失:最大0.50dB
低損失:最大0.35dB
超低損失:最大0.25dB
標準損失:最大0.50dB
低損失:最大0.35dB
反射減衰量 >30dB >30dB >30dB

丸型インターコネクトケーブルアセンブリ

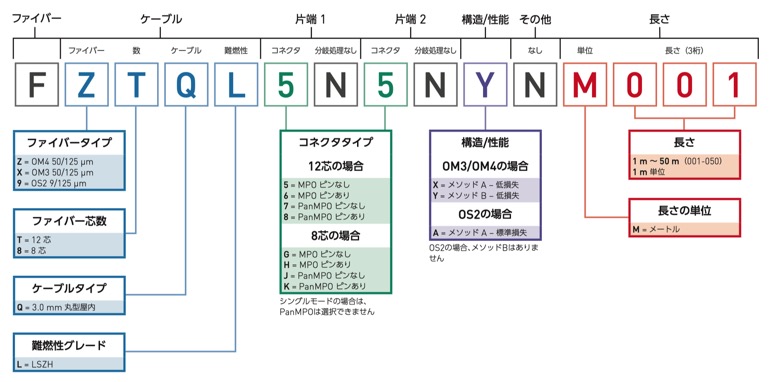

部品番号 明細 ファイバー芯数 ケーブル径 極性(納品時) 難燃性グレード 片端1 片端2 ケーブル色 ファイバータイプ 梱包数
FSTRL7N7NBNM■■■ 3.0mm
丸型
ケーブル
プーリング
アイなし
12芯 3.0mm メソッドB LSZH Pan
MPO™
ピンなし*
Pan
MPO™
ピンなし*
アクア Signature Core™ 1
FSTRP7N7NBNM■■■ プレナム
FZTRL7N7NBNM■■■ LSZH OM4
FZTRP7N7NBNM■■■ プレナム
FXTRL7N7NBNM■■■ LSZH OM3
FXTRP7N7NBNM■■■ プレナム

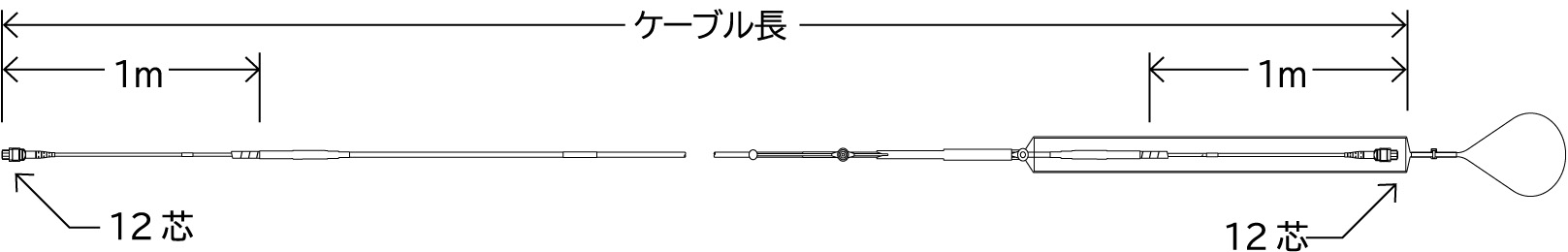

■■■ケーブル長:001m~050m(1m刻み)

※PanMPO™オプションはマルチモード(OM3/OM4/Signature Core™)アセンブリのみ提供可能

QuickNet™ MPO丸型インターコネクトケーブル

製品特徴

ラック内や隣接したラック間でのパッチ接続に最適

40GBASE-SR4 および 100GBASE-SR4 向け

マルチモードとシングルモードをラインナップ

現場でピンあり/ピンなし(オス/メス)の変更や極性の変更(メソッドA/メソッドB)は できません

ファイバータイプ OM4 OM3 OS1/OS2
挿入損失 3.5dB/km@850nm
1.5dB/km@1300nm
3.5dB/km@850nm
1.5dB/km@1300nm
1.0dB/km
@1310/1550nm
コネクタ接続挿入損失 低損失:最大0.35dB 低損失:最大0.35dB 標準損失:最大0.75dB
反射減衰量 >30dB >30dB >55dB


丸型インターコネクトアセンブリ

部品番号 明細 ファイバー芯数 ケーブル径 極性(納品時) 難燃性グレード 片端1 片端2 ケーブル色 ファイバータイプ 梱包数

F9TQL5N5NBNM■■■

3.0mm
丸型
ケーブル
プーリング
アイなし
12芯 3.0mm メソッドA LSZH Pan
MPO™
ピンなし
Pan
MPO™
ピンなし
黄色 OS2 1

PanMPO™ 細径トランクケーブル

製品特徴

フロア内における中長距離のMPOケーブル配線に最適

現場でのコネクタのピンあり/ピンなし(オス/メス)の変更が可能
変換用治具が必要です。部品番号:PANMPO-TOOL

現場で極性を変更可能(メソッドAとメソッドB)

40GBASE-SR4および100GBASE-SR4向け

ファイバータイプ Signature Core™ OM4 OM3
  LC MPO LC MPO LC MPO
挿入損失 2.3dB/km@850nm
0.6dB/km@1300nm
3.5dB/km@850nm
1.5dB/km@1300nm
3.5dB/km@850nm
1.5dB/km@1300nm
コネクタ接続挿入損失 超低損失:
最大0.10dB
超低損失:
最大0.25dB
標準損失:最大0.25dB
低損失:最大0.15dB
超低損失:最大0.10dB
標準損失:最大0.50dB
低損失:最大0.35dB
超低損失:最大0.25dB
標準損失:最大0.25dB
低損失:最大0.15dB
標準損失:最大0.50dB
低損失:最大0.35dB
反射減衰量 >26dB >30dB >26dB >30dB >26dB >30dB

PanMPO™細径トランクケーブル

部品番号 ファイバー芯数 ケーブル径 極性(納品時) 難燃性グレード 片端1 片端2 ケーブル色 ファイバータイプ 梱包数
FSTYL7E7EKAM■■■ 12芯 4.5mm メソッドA LSZH Pan
MPO™
ピンなし*
Pan
MPO™
ピンなし*
アクア Signature Core™ 1
FSTYP7E7EKAM■■■ プレナム
FSTYL7E7ELAM■■■ メソッドB LSZH
FSTYP7E7ELAM■■■ プレナム
FZTYL7E7EAAM■■■ メソッドA LSZH OM4
FZTYP7E7EAAM■■■ プレナム
FZTYL7E7EBAM■■■ メソッドB LSZH
FZTYP7E7EBAM■■■ プレナム
FXTYL7E7EAAM■■■ メソッドA LSZH OM3
FXTYP7E7EAAM■■■ プレナム
FXTYL7E7EBAM■■■ メソッドB LSZH
FXTYP7E7EBAM■■■ プレナム

■■■ケーブル長:005m~100m(1m刻み)

※PanMPO™オプションはマルチモード(OM3/OM4/Signature Core™)アセンブリのみ提供可能
100m以上のケーブルについてはお問い合わせください



LC-LC細径トランクケーブル

部品番号 ファイバー芯数 ケーブル径 難燃性グレード 片端1 片端2 ケーブル色 ファイバータイプ 梱包数

FXTYLL2L2AAM■■■

12芯 4.5mm LSZH LC
デュプレックス
LC
デュプレックス
アクア OM3 1

FXUYPL2L2AAM■■■

プレナム

ピンあり/ピンなし(オス/メス)変換用治具

PanMPO™ コネクタ付きのケーブルアセンブリの
オス/メス変換には、変換用治具が別途必要です。
部品番号:PANMPO-TOOL
梱包数:1



QuickNet™ MPO細径トランクケーブル

製品特徴

フロア内における中長距離のMPOケーブル配線に最適

40GBASE-SR4 および 100GBASE-SR4 向け

マルチモードとシングルモードをラインナップ

現場でピンあり/ピンなし(オス/メス)の変更や極性の変更(メソッドA/メソッドB)は できません

ファイバータイプ OM4 OM3 OS1/OS2
挿入損失 3.5dB/km@850nm
1.5dB/km@1300nm
3.5dB/km@850nm
1.5dB/km@1300nm
1.0dB/km
@1310/1550nm
コネクタ接続挿入損失 低損失:最大0.35dB 低損失:最大0.35dB 標準損失:最大0.75dB
反射減衰量 >30dB >30dB >55dB


MPO細径トランクケーブル

部品番号 ファイバー芯数 ケーブル径 極性(納品時) 難燃性グレード 片端1 片端2 ケーブル色 ファイバータイプ 梱包数

F9TWL5E5EAAM■■■

12芯 4.5mm メソッドA LSZH Pan
MPO™
ピンなし
Pan
MPO™
ピンなし
黄色 OS2 1

Opticom™ シリーズ ファイバーカセットエンクロージャー

製品特徴

用途: MPOカセットを搭載&接続して使用

ラベル貼付用のスペース

引き出し方式
 MTP*カセットの追加とメンテナンスが容易

両側にケーブルクリップ付き

* MTPコネクタは、MPOコネクタと完全に互換性を持ちます
またMTPはUS Conec社の登録商標です

ファイバーカセットエンクロージャー

部品番号 明細 ラックユニット数 カセット
最大搭載数
梱包数
FCE1U 4個まで取り付け可能 1U スプール(FMS1) 2個
曲げ半径クリップ(FEBRC) 2本
1
FCE1UA

4個まで取り付け可能オープンアクセス

FCE2U

8個まで取り付け可能

2U スプール(FMS1) 2個
曲げ半径クリップ(FEBRC) 4本
FCE4U

12個まで取り付け可能

4U スプール(FMS2) 2個
ケーブル管理フィンガー(FMFIN) 8本


製品仕様

部品番号 ラックユニット数 幅(mm) 奥行き(mm) 高さ(mm) マウント可能FAP数 マウント可能MTPカセット数 マウント可能スプライストレイ数
FCE1U 1U 447.0 454.7 43.7 4 4 4(96芯)
FCE1UA 1U 43.7 4 4 4(96芯)
FCE2U 2U 88.1 8 8 8(192芯)
FCE4U 4U 442.0 426.7 173.5 12 12 12(288芯)



Opticom™ シリーズ MPO光ファイバーカセット

製品特徴

Opticom™ シリーズ エンクロージャー用カセット

カセット右下に極性を示すラベルを貼付

TIA/EIA-568-C.3準拠

全数検査済み、試験データ添付

12芯タイプMPOコネクタ用の光ファイバーカセットです
24芯タイプMPOコネクタ用の光ファイバーカセットは取り扱いがありません
背面MPOポートは「ピンあり」です。MPOピンなしコネクタを接続してください

ファイバータイプ Signature Core™ OM4 OM3 OS1/OS2
コネクタ接続挿入損失 超低損失:最大0.35dB 標準損失:最大0.75dB
低損失:最大0.50dB
超低損失:最大0.35dB
標準損失:最大0.75dB
低損失:最大0.50dB
超低損失:最大0.35dB
標準損失:最大0.75dB
反射減衰量 >26dB >26dB >26dB >55dB


LC 12芯用 光ファイバーカセット

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FC2SA-12-10U デュプレックス LC メソッドB、ユニバーサル 12 6 アクア Signature
Core™
1
FC2SA-12-10AS メソッドA、ストレート
FC2SA-12-10AF メソッドA、ペアフリップ

■コネクタ接続挿入損失は超低損失のみ

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FC2Z■-12-10U デュプレックス LC メソッドB、ユニバーサル 12 6 アクア OM4 1
FC2Z■-12-10AS メソッドA、ストレート
FC2Z■-12-10AF メソッドA、ペアフリップ

■コネクタ接続挿入損失:N(標準損失)、O(低損失)、A(超低損失)

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FC2X■-12-10U デュプレックス LC メソッドB、ユニバーサル 12 6 アクア OM3 1
FC2X■-12-10AS メソッドA、ストレート
FC2X■-12-10AF メソッドA、ペアフリップ

■コネクタ接続挿入損失:N(標準損失)、O(低損失)、A(超低損失)

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FC29N-12-10U デュプレックス LC メソッドB、ユニバーサル 12 6 OS1/OS2 1
FC29N-12-10AS メソッドA、ストレート
FC29N-12-10AF メソッドA、ペアフリップ

■コネクタ接続挿入損失は標準損失のみ

SC 12芯用 光ファイバーカセット

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FC2Z■-12-03AS デュプレックス SC メソッドA、ストレート 12 6 アクア OM4 1
FC2Z■-12-03AF メソッドA、ペアフリップ

■コネクタ接続挿入損失:N(標準損失)、O(低損失)

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FC2X■-12-03AS デュプレックス SC メソッドA、ストレート 12 6 アクア OM3 1
FC2X■-12-03AF メソッドA、ペアフリップ

■コネクタ接続挿入損失:N(標準損失)、O(低損失)

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FC29N-12-03AS デュプレックス SC メソッドA、ストレート 12 6 OS1/OS2 1
FC29N-12-03AF メソッドA、ペアフリップ

■コネクタ接続挿入損失は標準損失のみ



Opticom™ シリーズ MPO アダプターパネル(FAP)

製品特徴

Opticom™ シリーズ 光ファイバートレー、エンクロージャーにワンタッチで着脱可能

TIA/EIA-568-C.3準拠

12芯タイプMTP*/MPOコネクタの接続用アダプターパネル

現場で極性を変更可能メソッドAとメソッドB

40GBASE-SR4および100GBASE-SR4向け

* MTPコネクタはMPOコネクタと完全に互換しています MTPはUS Conec社の登録商標です 一方はピンあり、もう一方はピンなしMPOコネクタで接続してください

MPO アダプターパネル(FAP)

部品番号 形状 数字表記 ファイバー芯数 アダプター ケーブル色 ファイバータイプ 梱包数
FAPH0412BLMPO MPO 横マウント用 48 4 メソッドA接続用(キーアップ/キーダウン接続) 1
FAPH0612BLMPO 72 6
FAPH0812BLMPO 96 8
FAPH1212BLMPO 144 12
FAPH1612BLMPO 192 16
FAPH1812BLMPO 216 18
FAPV0412CGMPO

縦マウント用

48 4 チャコールグレー メソッドB接続用(キーアップ/キーダウン接続)
FAPV0612CGMPO 72 6
FAPV0812CGMPO 96 8

MPOコネクタの接続には、ピンありとピンなしを勘合させる必要があります

SFQ シリーズ パッチパネル&アクセサリー

製品特徴

SFQシリーズ 光ファイバーカセットを収容

オプションアダプターの使用によってMini-Com™ モジュールを
取り付け可能

SFQ パッチパネル

部品番号 明細 ポート表示 ポート ラックユニット数 梱包数
QPP24BL ストレート 横方向 24 1U 1
QPP48HDBL ストレート(高密度) 48
QPP48HDVNSBL 縦方向
QAPP24BL アングル型 横方向 24
QAPP48HDBL アングル型(高密度) 48
QAPP48HDVNSBL 縦方向

SFQシリーズはOpticom™シリーズと用途は同じですが、MPOカセット形状がスリムになっています。

*1UでのLC最大ポート数はOpticom™シリーズと一緒ですが、8カセットタイプのパッチパネルを使用すると、Opticom™シリーズよりも細かな単位でのポート導入が可能です。

*パッチパネルへのカセット取付けはパネル背面側から挿入するので、後の追加がし易い構造となっています。

SFQ シリーズ MPO光ファイバーカセット

製品特徴

SFQシリーズパッチパネルに搭載して使用

高密度型SFQパッチパネルとの組み合わせで、
1ラックユニットに最大96芯まで搭載可能
(LCコネクタの場合)

TIA/EIA-568-C.3準拠

全数検査済み、試験データ添付

SFQ シリーズ パッチパネル&アクセサリー12芯タイプMPOコネクタ用の光ファイバーカセットです
24芯タイプMPOコネクタ用の光ファイバーカセットは取り扱いがありません
背面MPOポートは「ピンあり」です。MPOピンなしコネクタを接続してください

ファイバータイプ Signature Core™ OM4 OM3 OS1/OS2
コネクタ接続挿入損失 超低損失:最大0.35dB 標準損失:最大0.75dB
低損失:最大0.50dB
超低損失:最大0.35dB
標準損失:最大0.75dB
低損失:最大0.50dB
超低損失:最大0.35dB
標準損失:最大0.75dB
反射減衰量 >26dB >26dB >26dB >55dB


LC 12芯用 光ファイバーカセット

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FQSA-12-10U デュプレックス LC メソッドB、ユニバーサル 12 6 アクア Signature
Core™
1
FQSA-12-10AS メソッドA、ストレート
FQSA-12-10AF メソッドA、ペアフリップ

■コネクタ接続挿入損失は超低損失のみ

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FQZ■-12-10U デュプレックス LC メソッドB、ユニバーサル 12 6 アクア OM4 1
FQZ■-12-10AS メソッドA、ストレート
FQZ■-12-10AF メソッドA、ペアフリップ

■コネクタ接続挿入損失:N(標準損失)、O(低損失)、A(超低損失)

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FQX■-12-10U デュプレックス LC メソッドB、ユニバーサル 12 6 アクア OM3 1
FQX■-12-10AS メソッドA、ストレート
FQX■-12-10AF メソッドA、ペアフリップ

■コネクタ接続挿入損失:N(標準損失)、O(低損失)、A(超低損失)

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FQ9N-12-10U デュプレックス LC メソッドB、ユニバーサル 12 6 OS1/OS2 1
FQ9N-12-10AS メソッドA、ストレート
FQ9N-12-10AF メソッドA、ペアフリップ

■コネクタ接続挿入損失は標準損失のみ

SC 6芯用 光ファイバーカセット

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FQZ■-06-03AS デュプレックス SC メソッドA、ストレート 6 3 アクア OM4 1
FQZ■-06-03AF メソッドA、ペアフリップ

■コネクタ接続挿入損失:N(標準損失)、O(低損失)

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FQX■-06-03AS デュプレックス SC メソッドA、ストレート 6 3 アクア OM3 1
FQX■-06-03AF メソッドA、ペアフリップ

■コネクタ接続挿入損失:N(標準損失)、O(低損失)

部品番号 明細 極性 ファイバー芯数 アダプター数 アダプター色 ファイバータイプ 梱包数
FQ9N-06-03AS デュプレックス SC メソッドA、ストレート 6 3 OS1/OS2 1
FQ9N-06-03AF メソッドA、ペアフリップ

■コネクタ接続挿入損失は標準損失のみ

SCタイプ光ファイバーカセットにはユニバーサルカセットのラインナップはありません
