GIGAスクール構想向け
Cat6A(カテゴリ6A)パーフェクトガイド

Cat6A

👉 河内長野市教育委員会様のGIGAスクール構想導入事例を追加いたしました

👉 「新庁舎向けネットワーク総合ガイド」はこちらです

GIGAスクール向けに、Cat6A製品を完全ラインナップ!


👨‍🏫『GIGAスクール構想』とは?


文部科学省は、国の「新時代の学びを支える先端技術活用推進方策」に基づき『GIGAスクール構想』を策定、「学習者用コンピュータ」及び「校内LAN配線」の整備を目的に、2019 年度補正予算として 2,318 億円を計上しました。

この整備事業では、
・令和 5 年度末までに全ての小中学校の全学年の児童一人一人が端末を持つこと
令和 2 年度末までに小中高を対象とし全教室に校内ネットワークの整備を完了すること
という 2 点が具体的な目標として掲げられています。

生徒への端末の配布に先駆け、令和 2 年度末までという短期間のうちに、全国の小中学校のほとんどに「校内ネットワークの整備を完了する」という極めて意欲的な内容ですが、その用件として「10Gbps で接続可能な Cat6A 以上のLANケーブルの利用を指定する」と必要スペックの明記のあることが注目されます。

自治体関係者・教育関係者様への説明動画

  • パンドウイット – 会社紹介

  • 3分でわかる、GIGAスクールの要はLAN配線にあり

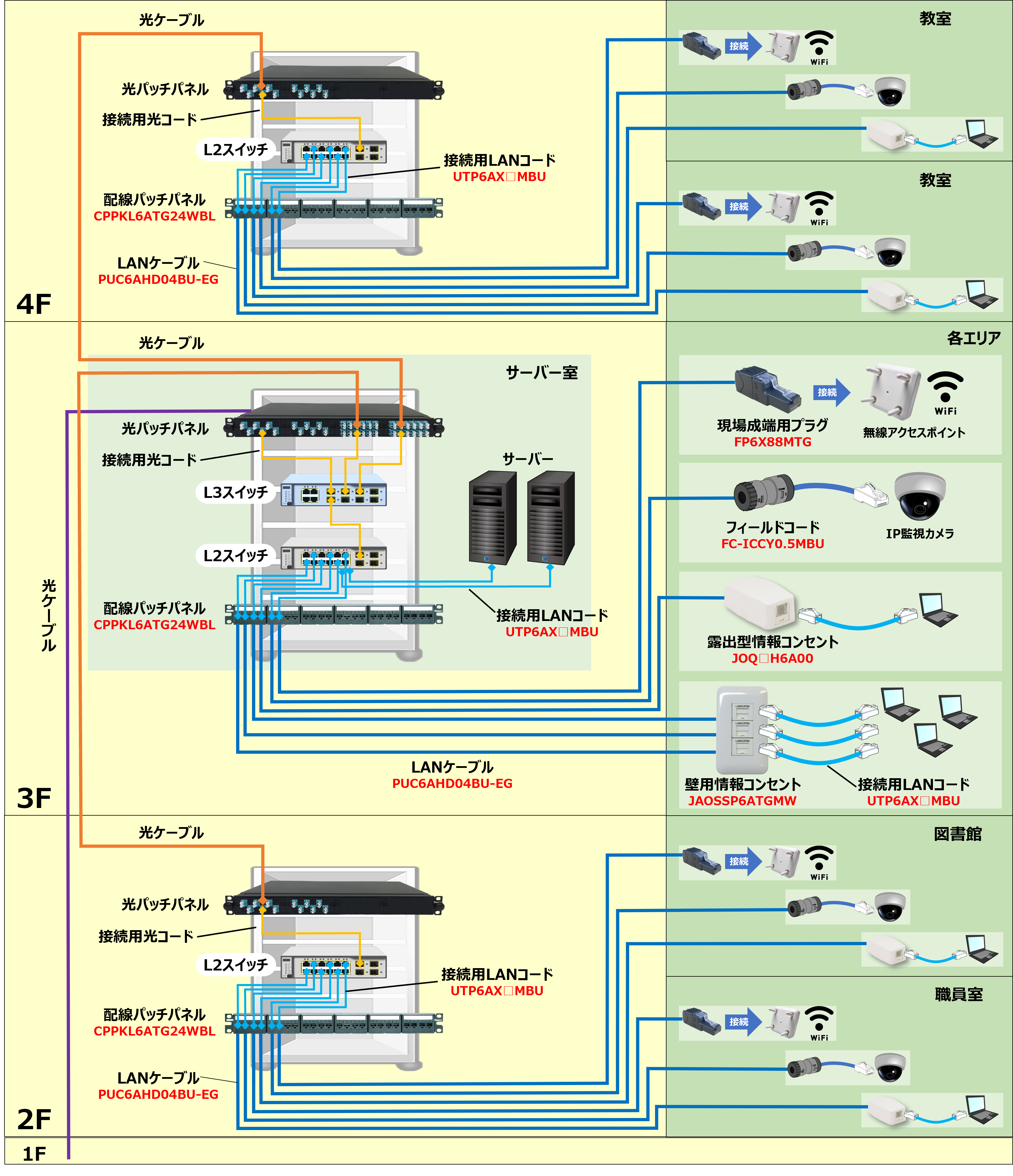

GIGAスクール構想向け Cat6A推奨配線構成

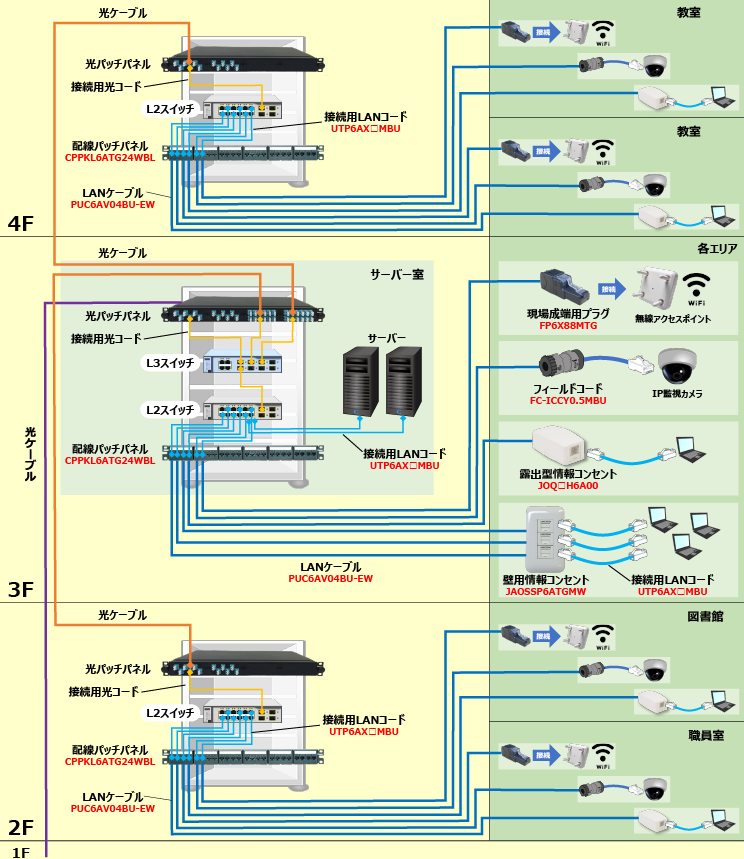

GIGAスクール構想向け Cat6A推奨配線構成
・・・学習系ネットワークにおける通信環境の円滑化

かんたんプラグ(FP6X88MTG、FPUD6X88MTG)装着可否一覧


※弊社では、以下のビジネス向けアクセスポイントのみ検証済みです。
未記載のメーカー・機種につきましては、各メーカー様にお問い合わせください。
かんたんプラグ(FP6X88MTG、FPUD6X88MTG)装着可否一覧
※1:取付ブラケットと干渉するため、かんたんプラグの接続は不可。
※2:E1ポートに接続の際は、ケーブルガイドの取り外しが必要となります。
※3:接続可能ですが、ワイヤキャップ部が干渉するため、推奨いたしません。

補足:アングルタイプの選定があえて不要な機器には FP6X88MTG を◎としております。
補足:かんたんプラグを接続した際の画像は、こちらをご参照ください。

表に掲載の各社の関連情報は、 アライドテレシス様シスコシステム合同会社様日本ヒューレットパッカード様(aruba様)フォーティネットジャパン株式会社様ヤマハ株式会社様 の各ページをご参照ください。

Cat6Aでも かんたん施工!

🛠 プラグもジャックも簡易工具でOK!均一な成端が可能です

効率的で高品質な作業を可能にする、だから業界スタンダード

Panduitのネットワークコネクティビティは、長年にわたり多くの国々の施設で使用され続けています。プラグもジャックも、確実で均一な成端を効率的に行える製品として幅広い支持を集めています。

✨ 注目のAXテクノロジーとは

増え続ける帯域、高密度化対応へのカギはここにあります

膨大な数の端末がネットワーク上につながり帯域が増加し続けているため、Cat5eから6、さらに6AへとLANケーブル自体の高性能化は必須です。また。限られたスペース内でケーブルの本数が増やしやすいよう、ケーブル径を細くする必要が生じます。さらに、ケーブルの密集により懸念されるエイリアンクロストークを抑制すべく、ケーブルにはノイズ対策の実装が必要になります。

この「高帯域向けにCat6A、高密度対応向けに細径、しかもノイズ対策あり」という要求に応えるべく開発されたのが、パンドウイットの「AXテクノロジー」です。

Cat6Aで業界No.1の信頼と実績!

☑️ 企業で、学校や官公庁で – 広く活躍!

国内シェアNo.1*の実力、効率的で高品質な作業のための業界スタンダード
*コネクタ部門

👌 1955年創業、R&Dによる製品開発、900以上の特許取得
👌 活発な業界アライアンス、パートナーシップを通じた市場開発
👌 活動拠点は世界100ヶ所以上、日本での活動は米国に次ぐ45年
👌 施工業者向けの配線部材やツール等を販売・サポート
👌 企業や工場、公共施設等での構内配線で主流を形成
👌 国内外の導入実績多数、各種アワード受賞

☑️ 時代はCat6A、それはLANケーブルのベストチョイス

ご説明、各種資料のご要望など随時受付中です。


🎓 Q&A コーナー

移動体通信(5G)や無線 LAN(WiFi6)など、今後 10Gbps に移行していきます。
有線 LAN も 10Gbps に対応した Cat6A 配線が必要になるためです。

どちらも 10Gbps に対応した規格ですが、Cat6A は従来通りのRJ45スタイルコネクタであり、一方 Cat7(A) は Tera 型あるいは GG45型 と言われる特殊なコネクター形状で RJ45 と互換性がありません。

Cat6e という規格は存在しません。特定のメーカーが独自に設定している名称です。

Cat8 は TIA 規格にて標準化された、伝送帯域 2000MHz の配線コンポーネント及び配線システムですが、制限長が 30m と短いため、学校やオフィスに適用するのは難しいです。

ビジネス用の場合、多くのケーブルを束ねても性能が担保されております。一方、家庭用は 1 本だけで使用する前提ですので、ビジネス用に転用すると エイリアンクロストークの影響が大きく、10Gbps の性能が担保できません。メーカーにて 6 around 1 のテストデータを提供できるか否かがビジネス用かの判断の一つになります。

導入する現場の環境次第と考えております。外来の電気ノイズが乗る工場等の環境の場合、シールドケーブルが必要になりますが、一方で接地処理を行う必要があります。学校やオフィスなどの外来ノイズが少ない環境の場合は、AX テープを採用した Cat6A UTP 配線で十分です。

通信興業と冨士電線、パンドウイットの 3 社によるパートナーシップの総称で、AX テープを採用し高いエイリアンクロストーク耐性を備えた Cat6A UTP ケーブルの供給および10GBase-T の普及を目指しています。

学校やオフィスにおける配線は、規格上パーマネントリンク(パッチパネル~情報コンセント間)あるいは MPTL(パッチパネル~モジュラープラグ間) が推奨されています。長期間の使用やメンテナンスを考慮した場合、両端プラグ加工は推奨していません。

通信ケーブルには火災時の延焼を防ぐために難燃性試験が求められています。日本で最も厳しい試験は JIS C 3521 に定める垂直トレイ燃焼試験でありこれは UL の CM グレードに相当します。UL ではさらに上のグレードとして、縦幹線向けに CMR グレード、空調空間への配線向けに CMP グレードを設けています。詳しくはこちらをご覧ください。

「GIGA スクール構想」では、生徒及び教職員の方々が安全かつ円滑に学習が行える、安定した教育環境の整備が求められています。校内 LAN 配線の適切な選定と整備・構築が重要要件の一つとなっており、いつでも、誰でも使え、トラブル時の対応を迅速に行なえる環境を実現するためには、各種業界団体の規格・標準に準拠する必要があります。

「GIGA スクール構想(NW部分)」の投資要素は大きく 3 種類あり、① 物理配線(Cat6A) ② ネットワークスイッチ ③アクセスポイントです。
この中で、① のライフサイクルは 20-30 年と長く、② と ③ の 5-7 年と大きく異なります。① を正しく導入・テストしておくことにより、将来 ② と ③ が更新 (アップグレード) されても物理配線はそのまま流用が可能となり、投資効果を最大化できます。
そのため、物理配線 (Cat6A) への投資を最優先すべきものと考えております。

「GIGAスクール構想では、将来の10Gbps通信の実現を目的としています。既設配線がCat5E/Cat6グレードの場合、10Gbps対応が困難である為、既設流用は推奨いたしません。今回のタイミングでCat6Aへの移行が出来ない場合、将来引き換え工事が必要となります。

コスト削減が目的であれば、投資額の大きい部分(アクセスポイント/NWスイッチ)を見直してみて下さい。流用できる機器を把握し、全体コストを下げる事が近道です。(Q11を参照)

トラブル対応や操作ミスの防止を目的としたケーブル色分けはあまり効果がありません。ケーブル色による管理は用途変更に柔軟に対応出来ない等の問題もあり推奨いたしません。色分けによる管理は、モジュラジャックやパッチコードで行なうことを推奨いたします。

10Gbpsの通信を担保する場合、テスト作業は非常に重要です。単なる導通チェッカーによるテストでは性能測定がなされませんので、フルークネットワークス社等が提供する「ネットワークアナライザー」を使用して試験するよう、求めてください。

こちら(PDF形式)をご参照ください。

パンドウイットの Cat6A UTP 用モジュラージャックやかんたん成端モジュラープラグと組み合わせ可能なケーブルは通信興業と冨士電線、パンドウイットの Cat6A UTP ケーブルのみとなります。また、パンドウイットの Cat6A UTP ケーブルには Cat6A UTP 用モジュラージャックや かんたん成端モジュラープラグのみがサポートされております。
上記組み合わせ以外は使用できませんので、ご注意ください。

こちら(PDF形式)をご参照ください。

Cat6A 関連製品をトータルにラインアップ

👉 Cat6A 関連製品ならお任せください

📑 仕様書、取扱説明書

▶ モジュラープラグ(仕様書)
 ・モジュラープラグ (FP6X88MTG / FPUD6X88MTG)

▶ 工具(説明書)
 ・補助工具 (EGJT-1)
 ・補助工具 (EGPT)
▶ スプリングシャッター付きローゼット(チラシ)
 ・Mini-Com™ スプリングシャッター付き ローゼットキット

▶ スプリングシャッター付きローゼット(仕様書)
 ・Mini-Com™ スプリングシャッター付き ローゼットキット
   (JOQ1H6A00, JOQ1BH6A00, JOQ2H6A00, JOQ3BH6A00, JOQ4H6A00, JOQ6H6A00)


▶ スプリングシャッター付きローゼット(取扱説明書)
 ・ローゼットボックス
 ・スプリングシャッター付きローゼットキット (Cat6A)
▶ Cat6A UTPケーブル(仕様書)
 ・ TX6A™ 10Gig Cat6A UTPケーブル [AX] (PUC6AV04BU-EG)
