Wire Basket ケーブルトレールーティングシステム
・Wire Basket ケーブルトレールーティングシステム アプリケーションガイド
▶︎ 仕様書
・Wire Basket ケーブルトレールーティングシステム
▶︎ 取扱説明書（英語版）
・各部材の説明からご覧ください。

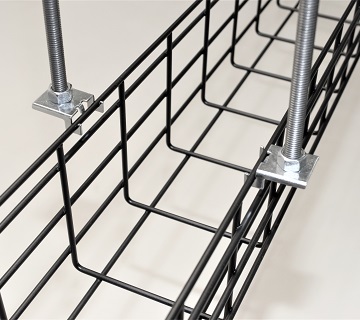

Wire Basket ケーブルトレールーティングシステムとは？
Wire Basket ケーブルトレールーティングシステムは、データセンターのスペース有効活用とネットワーク性能の最大化に貢献します。また、施工スピード、構造上整合性、ケーブル保護、および使いやすさが向上した製品です。
Wire Basketは、データセンターのみならずさまざまな用途に合わせて設置が可能です。非常に汎用的であり、少ない部品で設置のアレンジができ、多様な環境において効率的なケーブル管理のための最適な強度、柔軟性、性能を提供できます。
🔵 高い強度重量比
Wire Basket パスウェイは、強度重量比に優れており、施工が簡単なため、短時間で設置できます。
🔵 グリッドパターン
ワイヤーメッシュがグリッド（格子状）パターンになっており、グリッドを切り取って開口部を広げることなく、大量のケーブル や QuickNet™ カセットを通せるため、設置時間が短縮されます。
🔵 ワイヤー
使用ワイヤー数が少ないためカット数を少なくでき、鋭利な切断面を減らせて従来よりも安全です。
🔵 ウォーターフォール
ケーブル出口でケーブルの曲げ半径を適切に調整できます。各種サイズがあります。
🔵 曲げ半径コントロール交差部
交差部フィッティングを簡単に取り付けができ、交差部のケーブルを保護します。
🔵 スプライス
パスウェイ同士を結合するための拡張スプライス、ツールレススプライス、ボルト式スプライスなど、さまざまなスプライスがあります。
導入ガイド
1、パスウェイ
| 製品名 | 部品番号 | パスウェイ高さ | パスウェイ幅 | 色 | 長さ | 取扱説明書 |
|---|---|---|---|---|---|---|
| パスウェイ | PWB | 2（2インチ） 4（4インチ） 6（6インチ） |
X4（4インチ）* X6（6インチ） X8（8インチ） X12（12インチ） X18（18インチ） X24（24インチ） |
BL(黒) WH(白) |
3005mm |  |
【部品番号構成方法】部品番号＋パスウェイ高さ＋パスウェイ幅＋色（例：PWB2X4BL）
*パスウェイ幅4インチは、パスウェイ高さ2インチおよび4インチのみ選択可能です
高さ（3種類）
2インチ
4インチ
6インチ
幅（6種類）
4インチ
6インチ
8インチ
12インチ
18インチ
24インチ
2、ブラケット
| 製品名 | 部品番号 | パスウェイ幅 | 色 | 取扱説明書 | |
|---|---|---|---|---|---|
| ① | トラピーズブラケット | PWBTB | 4（4インチ） 6（6インチ） 8（8インチ） 12（12インチ） 18（18インチ） 24（24インチ） |
BL(黒) WH(白) |
|
| ② | カンチレバーブラケット | PWBCB | |
||
| ③ | ウォールマウントブラケット | PWBWMBV | – | 図面 |
|
| ④ | 壁付終端ブラケット（細型） | PWBWMN | 図面 |
||
| ⑤ | 壁付終端ブラケット（太型） | PWBWMW | 図面 |
【部品番号構成方法】部品番号＋パスウェイ幅＋色（例：PWBTB4BL）
①
②
③
④⑤
3、ハードウェア
| 製品名 | 部品番号 | 色 | 取扱説明書 | |
|---|---|---|---|---|
| ① | ボルト式スプライス | PWBSPL | BL(黒) | 図面 |
| ② | プッシュオンスプライス | PWBPS | |
|
| ③ | ハードウェアキット | PWBHK | 図面 |
|
| ④ | 拡張スプライス | PWBFES | BL(黒) WH(白) |
図面 |
| ⑤ | トラピーズハンガーブラケット | PWBTSB | EZ（電着亜鉛） | 図面 |
| ⑥ | ストラットマウントクリップ | PWBSC | 図面 |
【部品番号構成方法】部品番号＋色（例：PWBSPLBL）
①
②
③
④
⑤
⑥
4、交差部フィッティング
| 製品名 | 部品番号 | パスウェイ高さ | パスウェイ幅 | 色 | 取扱説明書 | |
|---|---|---|---|---|---|---|
| ① | 90度交差フィッティング | PWBIB | 2（2インチ） 4（4インチ） 6（6インチ） |
– | BL(黒) WH(白) |
|
| ② | T字フィッティング | PWBPF | X4（4インチ）＊ X6（6インチ） X8（8インチ） X12（12インチ） X18（18インチ） X24（24インチ） |
|
【部品番号構成方法】部品番号＋パスウェイ高さ＋パスウェイ幅＋色（例：PWBPF2X4BL）
＊パスウェイ幅4インチは、パスウェイ高さ2インチおよび4インチのみ選択可能です
①
②
5、ウォーターフォール
| 製品名 | 部品番号 | 色 | 取扱説明書 | |
|---|---|---|---|---|
| ① | ドロップアウトキット | PWBDOK | BL(黒) WH(白) |
図面 |
| ② | 幅細ウォーターフォール | PWBWFN | |
|
| 幅太ウォーターフォール | PWBWFW | |||
| ③ | 2インチスピルオーバージャンクション | PWBSPJ2 | BL(黒) | |
| 4インチスピルオーバージャンクション | PWBSPJ4 |
【部品番号構成方法】部品番号＋色（例：PWBDPKBL）
①
②
③
6、トレーライナー
| 製品名 | 部品番号 | パスウェイ幅 | 色 | 取扱説明書 |
|---|---|---|---|---|
| トレーライナー | PWBTL | 4（4インチ） 6（6インチ） 8（8インチ） 12（12インチ） 18（18インチ） 24（24インチ） |
BL(黒) WH(白) |
|
【部品番号構成方法】部品番号＋パスウェイ幅＋色（例：PWBTL4BL）
トレーライナー
7、ディバイダ―ウォール
| 製品名 | 部品番号 | パスウェイ高さ | 色 | 取扱説明書 |
|---|---|---|---|---|
| ディバイダ―ウォール | PWBDW | 2（2インチ） 4（4インチ） 6（6インチ） |
BL(黒) WH(白) |
|
【部品番号構成方法】部品番号＋パスウェイ高さ＋色（例：PWBDW2BL）
ディバイダ―ウォール
