高密度・大容量 HD Flex
ファイバーケーブリングシステム


HD Flex

高密度・大容量ファイバーケーブルの管理性を追求

データセンターにおけるトランザクションの爆発的な増大に伴い、ファイバーケーブルによる配線のボリュームが急速に増大する中で、従来のエンクロージャーでは乱雑になりがちな高密度・大容量のファイバーケーブルの管理運用においては、技術者に大きな負荷がかかります。

また、40/100GB Ethernetへの移行に際しては、既存の10Gファイバー配線を利用することも容易ではありません。 HD Flex(TM) ファイバーケーブリングシステムは、その革新的な構造により施工性と管理性が大幅に向上しています。敷設や移動/追加/変更作業を、技術者が素早く簡単かつ安全に実施することができ、管理運用効率の向上とダウンタイムの最小化を実現することができます。

また40/100GB Ethernetの構築や10GBからの移行作業を簡単迅速に行うことができ、既存の資産を有効活用できるだけでなく、高密度・大容量のファイバーケーブルの効率的な収納によりスペースをセーブできるため、トータルコストを大幅に削減することが可能になります。



  • ファーバーケーブルマネジメントを簡単に

特徴とメリット

高密度実装
・1ラックユニットと4ラックユニットタイプのエンクロージャーを提供。1ラックユニットで 72 個の LC ポートと MPO ポートを搭載可能な高密度カセットにより、ラックユニットあたり最大144本のファイバーを収納でき、スペースコストを削減できます。

高い施工性と管理性
・ファイバーエンクロージャーの左右の側面から簡単にケーブルにアクセスが可能。実装済みのコネクタやカセットにアクセスしやすくなり、高密度配線の状態でも技術者が単独で、簡単にケーブルの追加ができます。

・エンクロージャーの前面または背面からカセットを取り付けることができるスプリット型トレー設計の採用により、トレーを簡単に引き出して所定の位置に固定することができ、保守や設置をすばやく行えるようになります。
また、ファイバー接続部分を半分だけ動かして作業できるため、隣接する回線に影響を与えることなくコネクタとカセットの両方に簡単にアクセスできます。

優れた柔軟性と拡張性
・システムの柔軟性、拡張性に優れたカセット方式を採用。6種類のカセットより必要に応じ最適なカセットを選択することにより、システムの拡張が柔軟に行えます。

・カセットをファイバーアダプタパネルに変更すれば、同じラックユニット内で 10G から 40G/100Gへの移行をポートごとに行うことが可能になります。

HD Flexファイバーケーブリングシステム

  • 💡2段階の位置固定機能によりメンテナンスがしやすい
  • 💡カセットは背面からの挿入も可能なので追加作業も容易
  • 💡引き出しトレーはクリップをはずせば各段半分ずつ引き出して作業が可能



1Uタイプでの搭載ポート数

部品番号 ラックユニット数 カセット最大搭載数 LCコネクタ最大芯数
FLEX1U06 1U 12 144
FLEX2U06 2U 24 288
FLEX4U06 4U 48 576

高密度環境に最適な“LC Unibootファイバーパッチコード”

LC Unibootファイバーパッチコード



挿抜が容易なプッシュプル式コネクタ
LCのラッチ部分をつかまなくてもブーツを引っ張るだけで、容易に抜くことができるプッシュプル構造です。ラッチ部まで指が届きにくい高密度環境下でも作業が苦になりません。ケーブル部分は引っ張ってもコネクタが抜けることはありませんので、誤抜の心配もありません。

スリムな2芯丸形構造のケーブル
1本/2.0mmのケーブルジャケットに2芯分のファイバーが収納されていますので、すっきりとした配線が可能です。

極性の入れ替えが容易
外枠をずらしてコネクタを回転させるだけで簡単に極性が変更できます。細かなパーツの取り外しなどもありません。

HD Flex™ シリーズ エンクロージャー


  • FLEX1U06

    FLEX1U06施工例

  • FLEX2U06

    FLEX2U06

  • FLEX4U06

    FLEX4U06

■製品特徴
・1ユニットで最大144芯(LCコネクタの場合)まで搭載可能
・前面引き出し式でメンテナンスが容易
・データセンターの高密度配線に最適

HD Flex™ エンクロージャー

部品番号 明細 ラックユニット数 カセット
最大搭載数
FLEX1U06

6ポートスタイルエンクロージャー

(6ポートカセット搭載用)

1U 12
FLEX2U06 2U 24
FLEX4U06 4U 48

HD Flex™ 背面プレート

部品番号 明細 ラックユニット数
FLEX-PLATE1U HD Flex™背面整線プレート* 1U
FLEX-PLATE2U 2U
FLEX-PLATE4U 4U

※背面カバーは取付できません

HD Flex™ エンクロージャー専用 背面カバー付きプレート

部品番号 明細 ラックユニット数
FLEX-PLATE1UR HD Flex™エンクロージャー専用 背面カバー付きプレート* 1U
FLEX-PLATE2UR 2U
FLEX-PLATE4UR 4U

※FLEX-PLATE■UのプレートとFLEX-PLATE■URのプレートは異なります

※HD Flex™パッチパネル用 背面カバー付きプレートはサイズが異なります

HD Flex™ エンクロージャー用 レールキット

部品番号 明細 ラックユニット数
FLEX-RAIL04EN 4ポートスタイルへの変換用レールキット(白色)* レール×12個
FLEX-RAIL06EN 6ポートスタイルへの変換用レールキット(黒色)* レール×6個

※6ポートスタイル、もしくは12ポートスタイルから4ポートスタイルに変換する場合、1ユニット(3段)あたり12個のレールが必要になります

※4ポートスタイル、もしくは12ポートスタイルから6ポートスタイルに変換する場合、1ユニット(3段)あたり6個のレールが必要になります

※FLEX-RAIL04ENとFLEX-RAIL06ENは製品が異なります

HD Flex™エンクロージャー用レールキット とHD Flex™パッチパネル用 レールキットは製品が異なります

HD Flex™エンクロージャー用レールキット

HD Flex™ シリーズ パッチパネル


  • FLEX1U06

    FLEX1U06

  • FLEX2U06

    FLEX2U06

  • FLEX4U06

    FLEX4U06

■製品特徴
・1ユニットで最大144芯(LCコネクタの場合)まで搭載可能
・前面引き出し式でメンテナンスが容易
・データセンターの高密度配線に最適

HD Flex™ パッチパネル

部品番号 明細 ラックユニット数 カセット
最大搭載数
FLEX1UPN06



6ポートスタイル パッチパネル
(6ポートカセット搭載用)



1U 12
FLEX2UPN06 2U 24
FLEX4UPN06 4U 48

HD Flex™ 背面プレート

部品番号 明細 ラックユニット数
FLEX-PLATE1U HD Flex™背面整線プレート* 1U
FLEX-PLATE2U 2U
FLEX-PLATE4U 4U

※背面カバーは取付できません

HD Flex™ パッチパネル専用 背面カバー付きプレート

部品番号 明細 ラックユニット数
FLEX-PLATE1UPR HD Flex™ パッチパネル専用 背面カバー付きプレート* 1U
FLEX-PLATE2UPR 2U
FLEX-PLATE4UPR 4U

※FLEX-PLATE■UのプレートとFLEX-PLATE■UPRのプレートは異なります

※HD Flex™エンクロージャー用 背面カバー付きプレートとはサイズが異なります

HD Flex™ パッチパネル用 ケーブルマネージャー

部品番号 明細 ラックユニット数
FLEX-RCM1U 背面用ケーブルマネージャー 1U
FLEX-RCM2U 2U
FLEX-RCM4U 4U
FLEX-FCM1UA 前面用ケーブルマネージャー 1U
FLEX-FCM2UA 2U
FLEX-FCM4UA 4U

背面プレート 背面カバー付きプレート 背面用ケーブルマネージャー 前面用ケーブルマネージャー

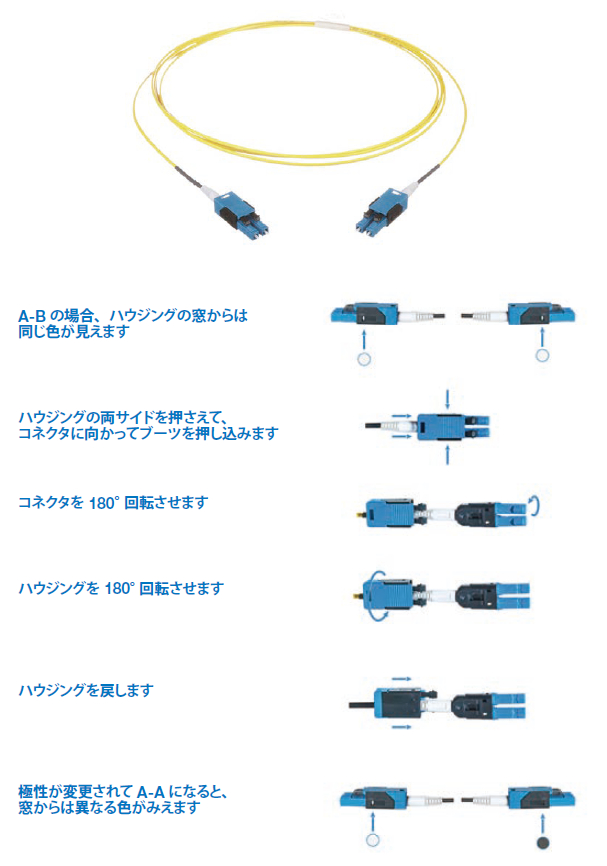

LC Uniboot ファイバーパッチコードの極性の入れ替え方法

LC Uniboot ファイバーパッチコードの極性の入れ替え方法
極性変更
部品番号 明細 ファイバー芯数 難燃性グレード 片端1 片端2 ケーブル色 ファイバータイプ

FZ2RPU1U1ONM■■■

2mmコード
低損失タイプ

2芯

プレナム

LC Uniboot

アクア

OM4

FZ2RLU1U1ONM■■■

LSZH

F92RPU1U1ONM■■■

プレナム

LC Uniboot

OS2

F92RLU1U1ONM■■■

LSZH

F92RPU2U2ONM■■■

プレナム

LC Uniboot
(APC研磨)

OS2

F92RLU2U2ONM■■■

LSZH

FS2RPU1U1NNM■■■



2mmコード
超低損失タイプ



2芯

プレナム

LC Uniboot

アクア

OM4+

FS2RLU1U1NNM■■■

LSZH

FZ2RPU1U1NNM■■■

プレナム

LC Uniboot

アクア

OM4

FZ2RLU1U1NNM■■■

LSZH

■■■ケーブル長:001m~050m(1m刻み)
