アルミ端子 配線ソリューション

「バイメタル端子」へジャンプ
[10/23 NEW]「バイメタル スプライス」へジャンプ

アルミ端子

アルミ端子

アルミ端子が期待される理由とは

≪建設市場の近況≫

● 建設現場における労働者不足

● 高齢化の深刻化

建設現場の生産性向上が課題

作業の省力化や関連する業務の効率化に貢献する資機材のニーズが一段と高まっています。また、CVケーブルの導体は一般的に銅が使用されていますが、銅地金価格が高騰していることから、地金価格変動リスクが懸念され、ケーブル調達業務が煩雑化しています。そんな中、解決策としてアルミ電線の配線へのシフトに期待がかかっているのです。また、国土交通省の公共建築設備工事標準図(電気設備工事編)令和4年版にアルミ電線も追加承認され、今後益々の広がりが予想されます。



建設現場の生産性向上を実現する、新しい配線システム

銅電線による配線からアルミ電線による配線!! パンドウイットは実現いたします。

【JIS C2810】【JCAAK1001】の要求する接続技術をクリア



安心の端子選定を実現

ケーブルサイズに対応した

わかりやすい型番構成

アルミ配線の信頼性

銅材料に対し約1/3の価格維持!

世界中に広がる生産地増加による安定供給

現場でのトラブル回避を実現

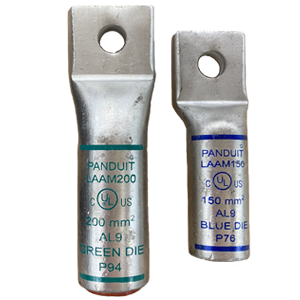

一目でわかる端子(識別色)と

ダイス(工具)の色統一

アルミ配線の作業性

銅電線(同サイズ)に対し50%以上の軽量化

柔軟性も向上され作業効率の大幅な改善!







圧縮作業の手順

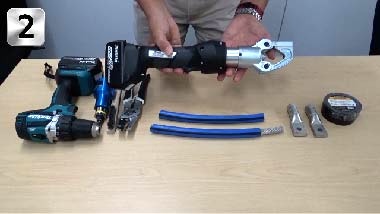

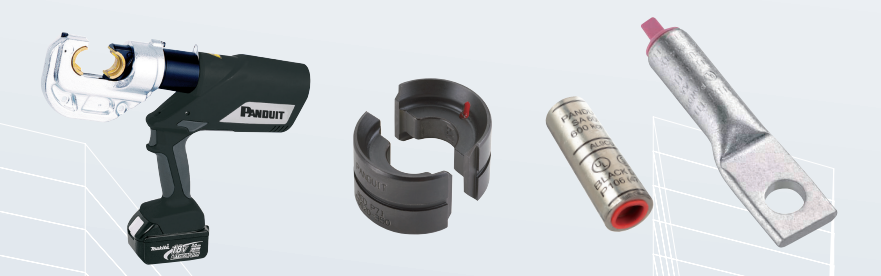

端子、使用ダイ、工具及び電線を用意します。

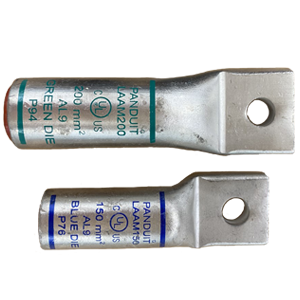

端子にプリントされている部品番号とダイの番号は同色です。

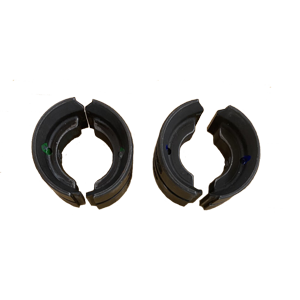

工具のヘッドにダイを取り付けます。

アルミ端子の内部にはコンパウンドが内包されています。

100㎜²の端子の場合は 1 回ずつ、2 か所を圧縮します。
60~150㎜²は 2 か所、200~400㎜²は 4 か所です。

しっかり圧縮された後は、工具のヘッドが自動で元の位置に戻ります。

圧縮作業が簡単にできます。



圧着作業の手順



端子、ダイレス工具及び電線を用意します。

小型ダイレス工具:CT-3980/BT 38~200㎜²サイズ対応。

端子は各電線サイズで表記・色とも変えてあります。

各サイズ毎、電線のストリップ長を推奨。

アルミ端子の内部にはコンパウンドが内包されています。

圧着回数は1回です。

しっかり圧着された後は自動で工具のレバーが元の位置に戻ります。

簡単に圧着作業が可能です。

製品の部品番号

▶アルミ端子 部品番号表①

✅ 住電HSTケーブル株式会社製アルミケーブル(600V AL-CVT)との接続試験実施済み
✅ 西日本電線株式会社製アルミケーブル(600V AL-CVT)との接続試験実施済み(60~325mm²)



※表は横にスライドできます

部品番号 電線
サイズ
(㎜²)
電線スト
リップ長
(㎜)
適用
ボルト

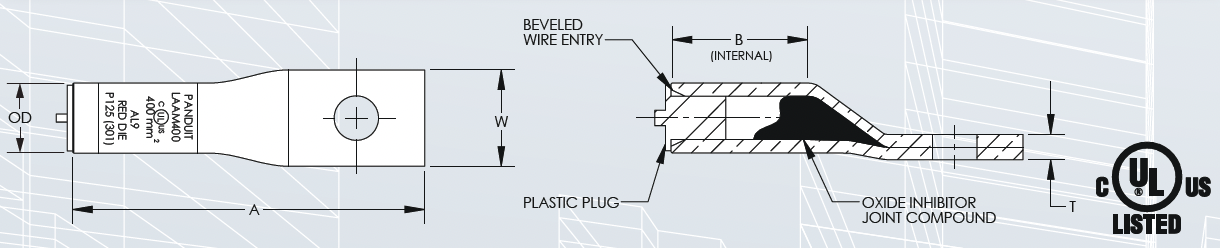

寸法 (mm) 梱包数
/箱
圧縮工具 圧着工具
A ±3.0 B MIN T ±0.5 W ±0.76 OD ±0.25 CT-2931/STBT, CT-2940/STBT CT-3980/BT CT-2920/CCPBT
UA12ID (専用ダイス)
ダイス型番 色/番号 圧縮回数 圧着回数
LAAM60-M10-40 60 40~45 M10 82.6 35.1 5.8 23.88 17.4 40個 CD-920-4/0 黄緑/P54 2回 1回 1回
LAAM100-M10-30 100 50~55 90.4 38.1 7.9 30.23 22.2 30個 CD-920-300 白/P66
LAAM150-M12-X 150 65~70 M12 101.6 57.2 8.6 35.05 25.7 10個 CD-920-400 青/P76
LAAM200-M12-X 200 75~80 124.0 63.5 10.4 40.89 30.1 10個 CD-920-600 緑/P94 4回
LAAM250-M16-6 250 90~95 M16 139.7 76.2 11.4 44.20 33.5 6個 CD-920-500A ピンク/P99
LAAM325-M16-5 325 95~100 139.7 76.2 12.7 43.94 36.6 5個 CD-920-750 黒/P106 2回
LAAM400-M16-5 400 100~105 165.1 85.9 13.7 44.20 40.5 5個 CD-940-750A 赤/P125

⚫︎CT-2931/STBTは38~325㎟まで対応。
⚫︎CT-2940/STBTは400㎟専用工具/交換アダプタ(CD-940-920A)を使用いただき38~325㎟への対応可能。

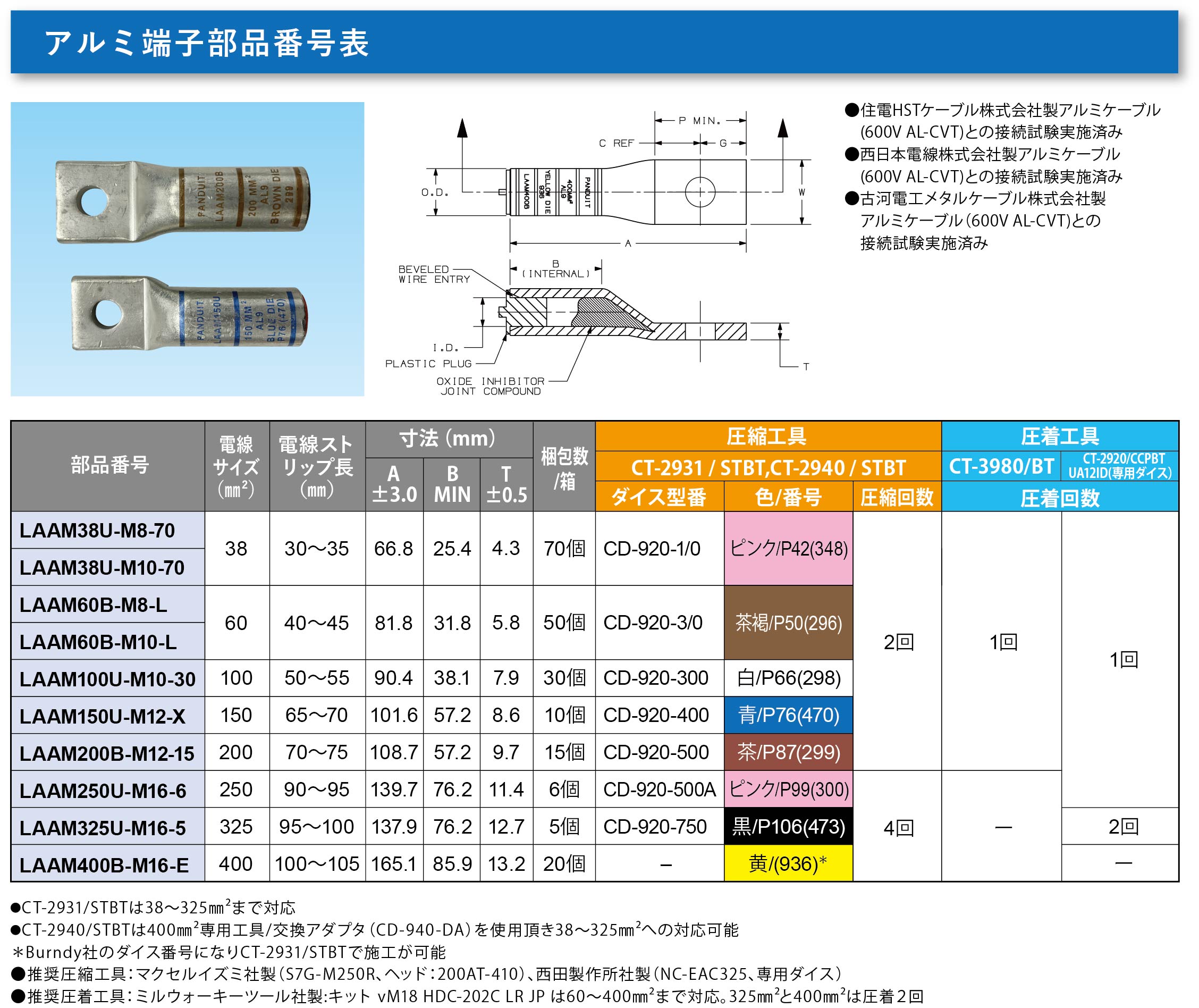

▶アルミ端子 部品番号表②

✅ 古河電工産業電線製アルミケーブル(600V AL-CVT)との接続試験実施済み



※表は横にスライドできます

部品番号 電線
サイズ
(㎜²)
電線スト
リップ長
(㎜)
適用
ボルト
寸法 (mm) 梱包数
/箱
圧縮工具 圧着工具
A ±3.0 B MIN T ±0.5 W ±0.76 OD ±0.25 CT-2931/STBT, CT-2940/STBT CT-3980/BT CT-2920/CCPBT
UA12ID (専用ダイス)
ダイス型番 色/番号 圧縮回数 圧着回数
LAAM38U-M8-70 38 30~35 M8 66.8 25.4 4.3 20.07 13.5 70個 CD-920/1/0 ピンク/P42 2回 1回 1回
LAAM38U-M10-70 M10
LAAM60B-M8-L 60 40~45 M8 81.8 31.8 5.8 22.35 16.3 50個 CD-920-3/0 茶褐/P50
LAAM60B-M10-L M10
LAAM100U-M10-30 100 50~55 M10 90.4 38.1 7.9 30.23 22.2 30個 CD-920-300 白/P66
LAAM150U-M12-X 150 65~70 M12 101.6 57.2 8.6 35.05 25.7 10個 CD-920-400 青/P76
LAAM200B-M12-15 200 70~75 108.7 57.2 9.7 38.40 28.2 15個 CD-920-500 茶/P87
LAAM250U-M16-6 250 90~95 M16 139.7 76.2 11.4 44.20 33.5 6個 CD-920-500A ピンク/P99 4回
LAAM325U-M16-5 325 95~100 139.7 76.2 12.7 43.94 36.6 5個 CD-920-750 黒/P106 2回
LAAM400B-M16-E 400 100~105 165.1 85.9 13.7 44.20 37.7 20個 黄/(936)*

⚫︎CT-2931/STBTは38~325㎟まで対応。
⚫︎CT-2940/STBTは400㎟専用工具/交換アダプタ(CD-940-920A)を使用いただき38~325㎟への対応可能。
*黄/(936)*はBurndy社のダイス番号で、CT-2931/STBTによる施工が可能です。

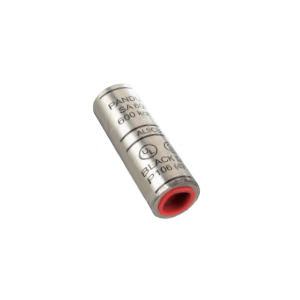

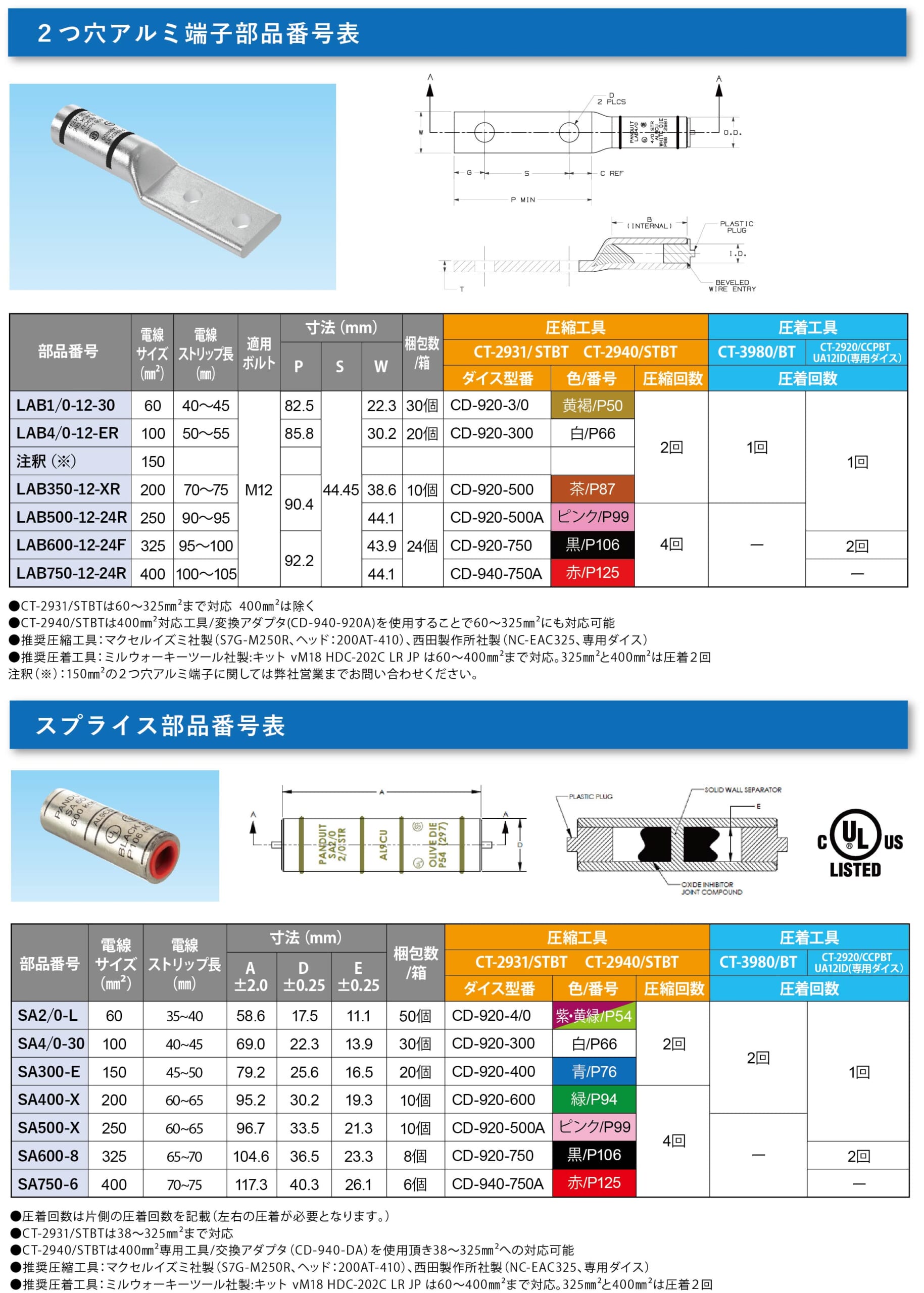

▶スプライス 部品番号表



※表は横にスライドできます

部品番号 電線
サイズ
(㎜²)
電線スト
リップ長
(㎜)
寸法 (mm) 梱包数
/箱
圧縮工具 圧着工具
A
±2.0
D
±0.25
E
±0.25
CT-2931/STBT, CT-2940/STBT CT-3980/BT CT-2920/CCPBT
UA12ID (専用ダイス)
ダイス型番 色/番号 圧縮回数 圧着回数
SA2/0-L 60 35~40 58.6 17.5 11.1 50個 CD-920-4/0 黄緑/P54 2回 1回 1回
SA4/0-30 100 40~45 69.0 22.3 13.9 30個 CD-920-300 白/P66
SA300-E 150 45~50 79.2 25.6 16.5 20個 CD-920-400 青/P76
SA400-X 200 60~65 95.2 30.2 19.3 10個 CD-920-600 緑/P94 4回
SA500-X 250 60~65 96.7 33.5 21.3 10個 CD-920-500A ピンク/P99
SA600-8 325 65~70 104.6 36.5 23.3 8個 CD-920-750 黒/P106 4回 2回
SA750-8 400 70~75 117.3 40.3 26.1 8個 CD-940-750A 赤/P125 4回

*別途交換アダプタ(CD-940-920DA)が必要です






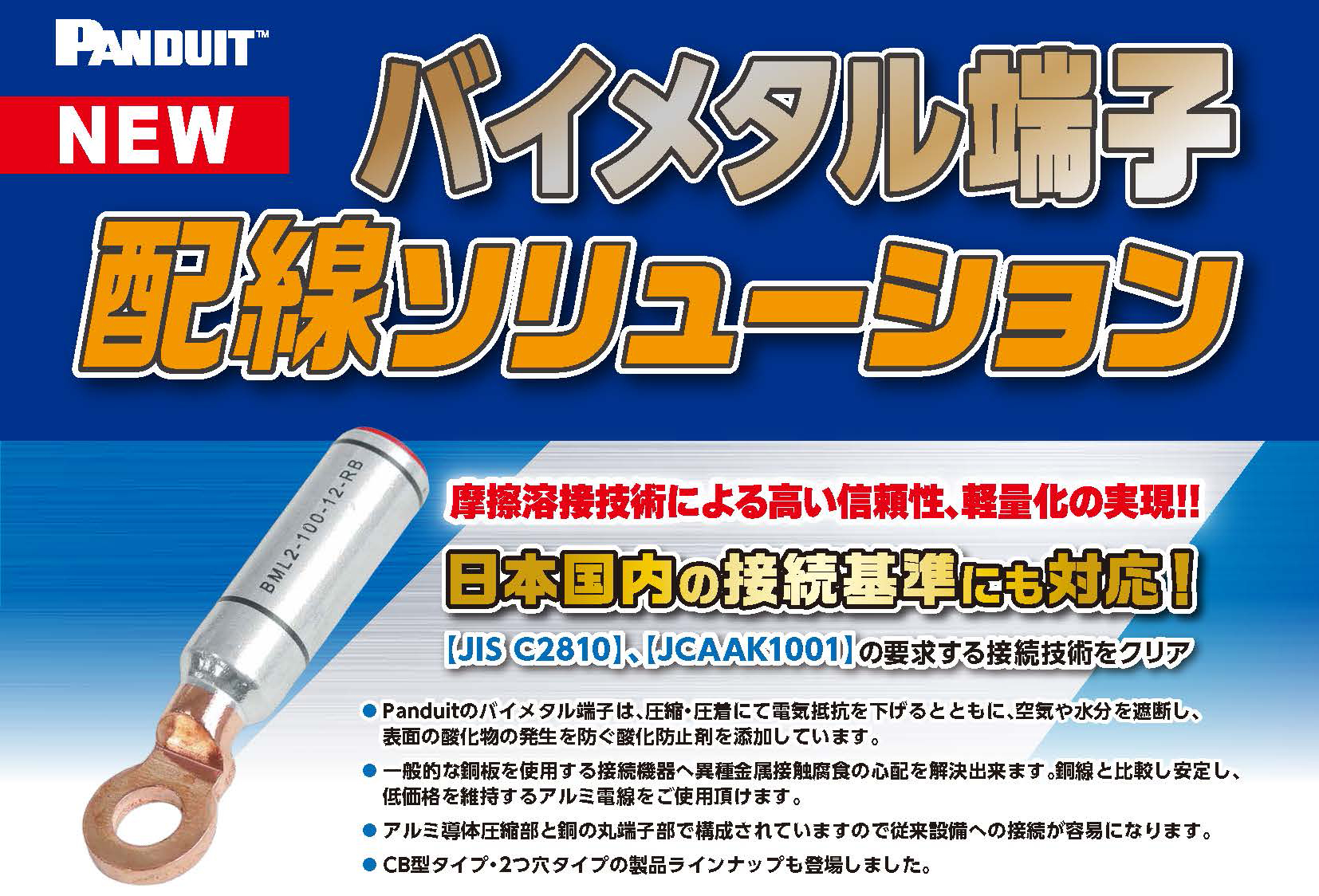

バイメタル端子 配線ソリューション

「アルミ端子」へ戻る
[10/23 NEW]「バイメタル スプライス」へジャンプ

製品の部品番号

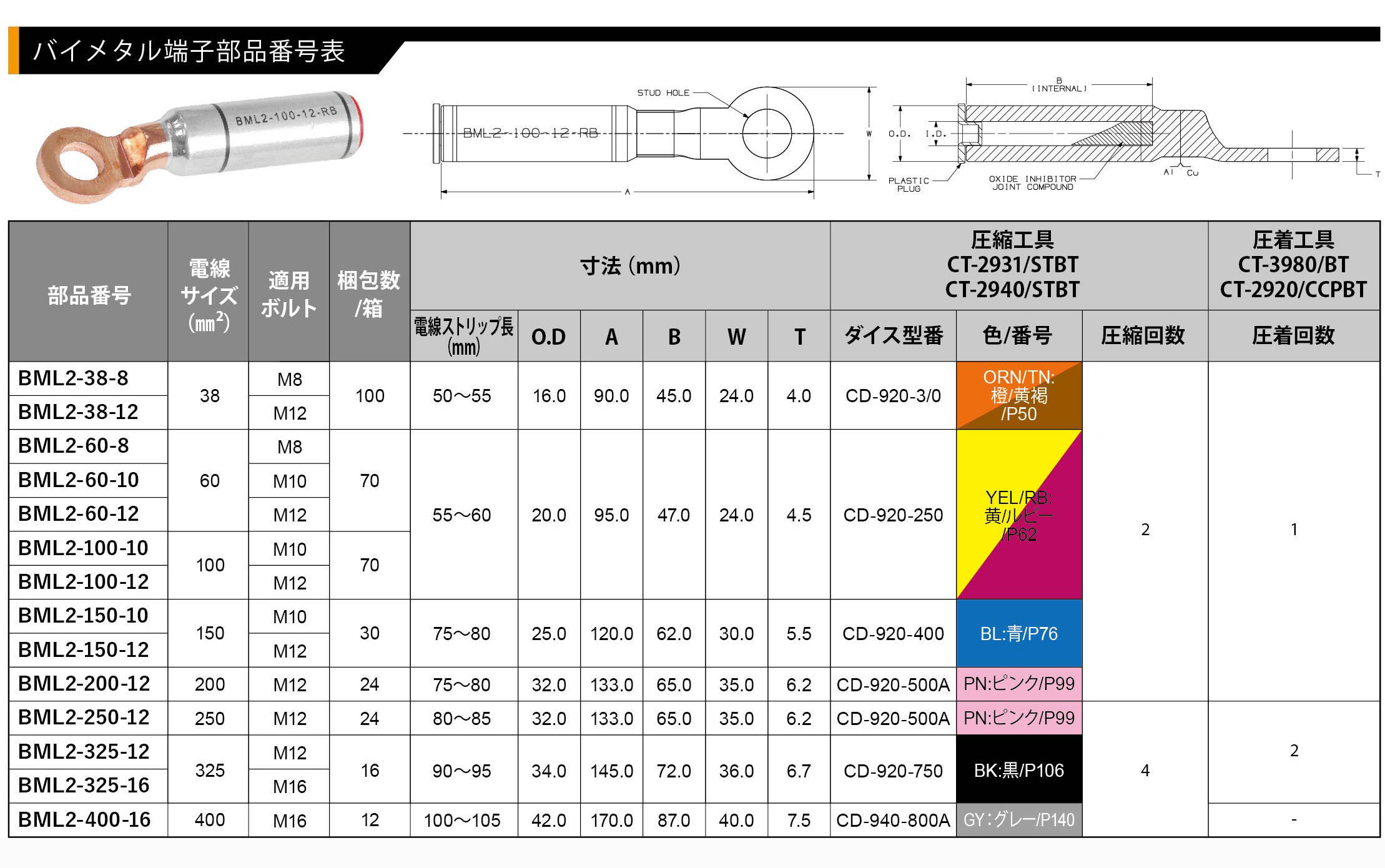

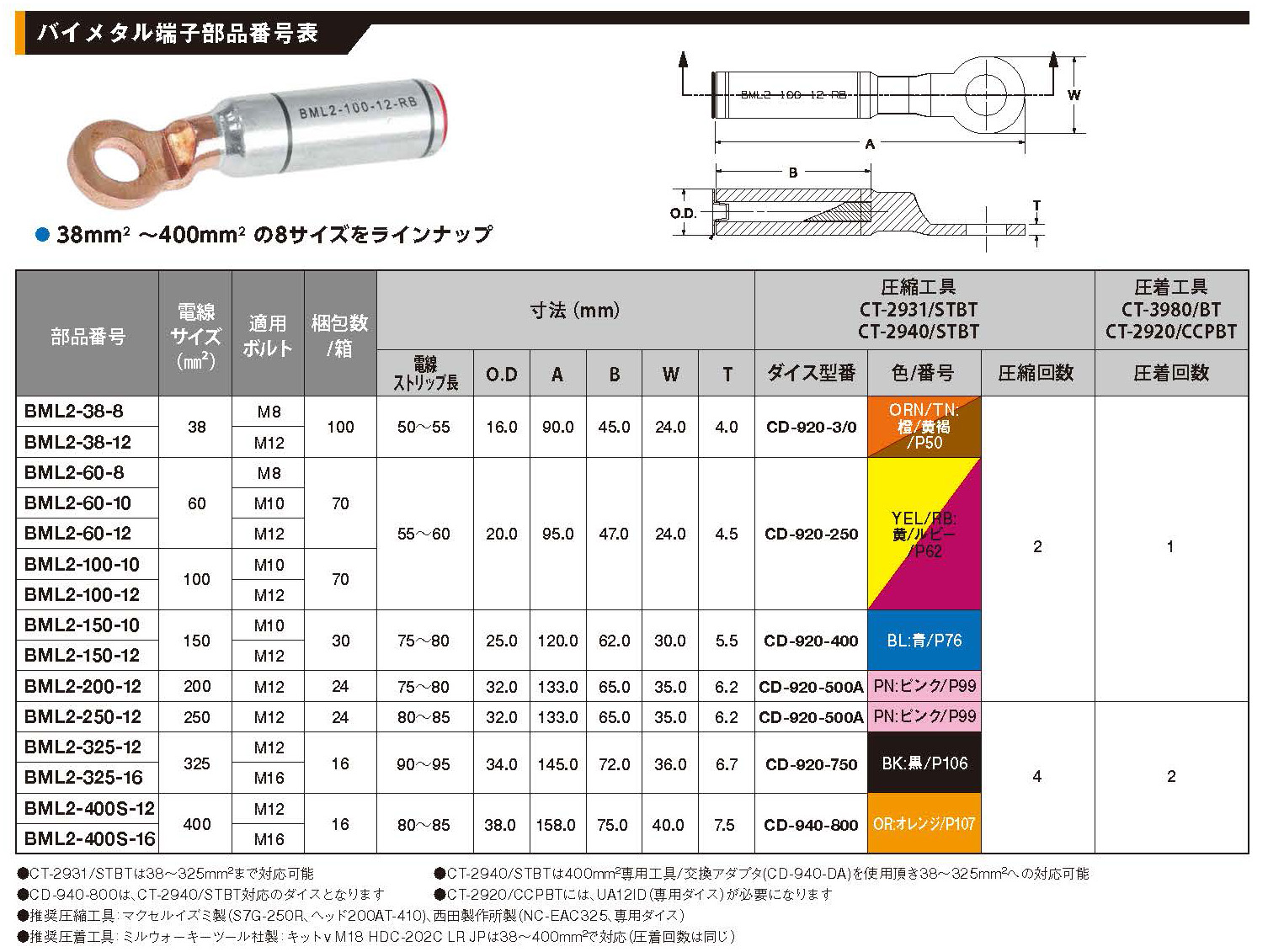

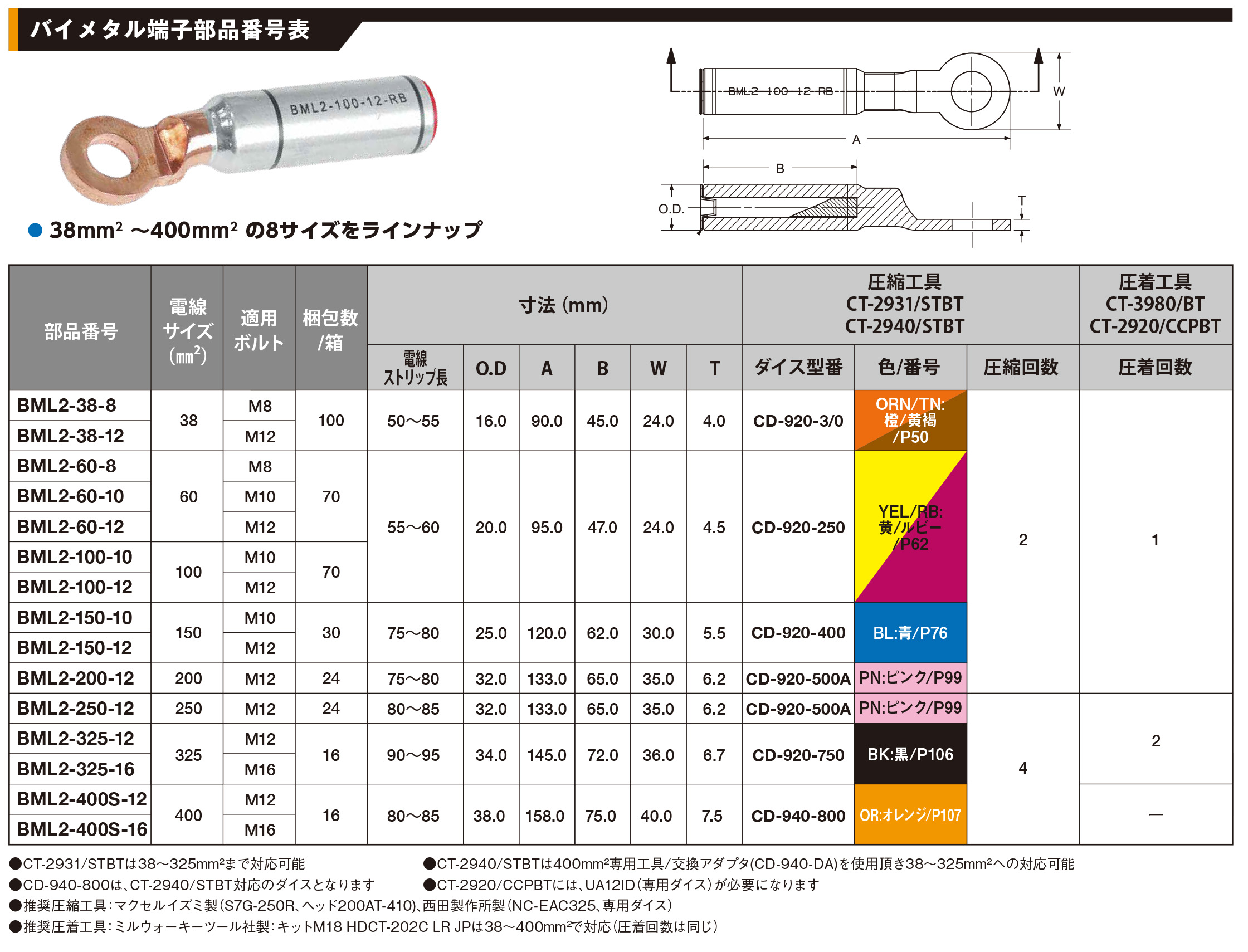

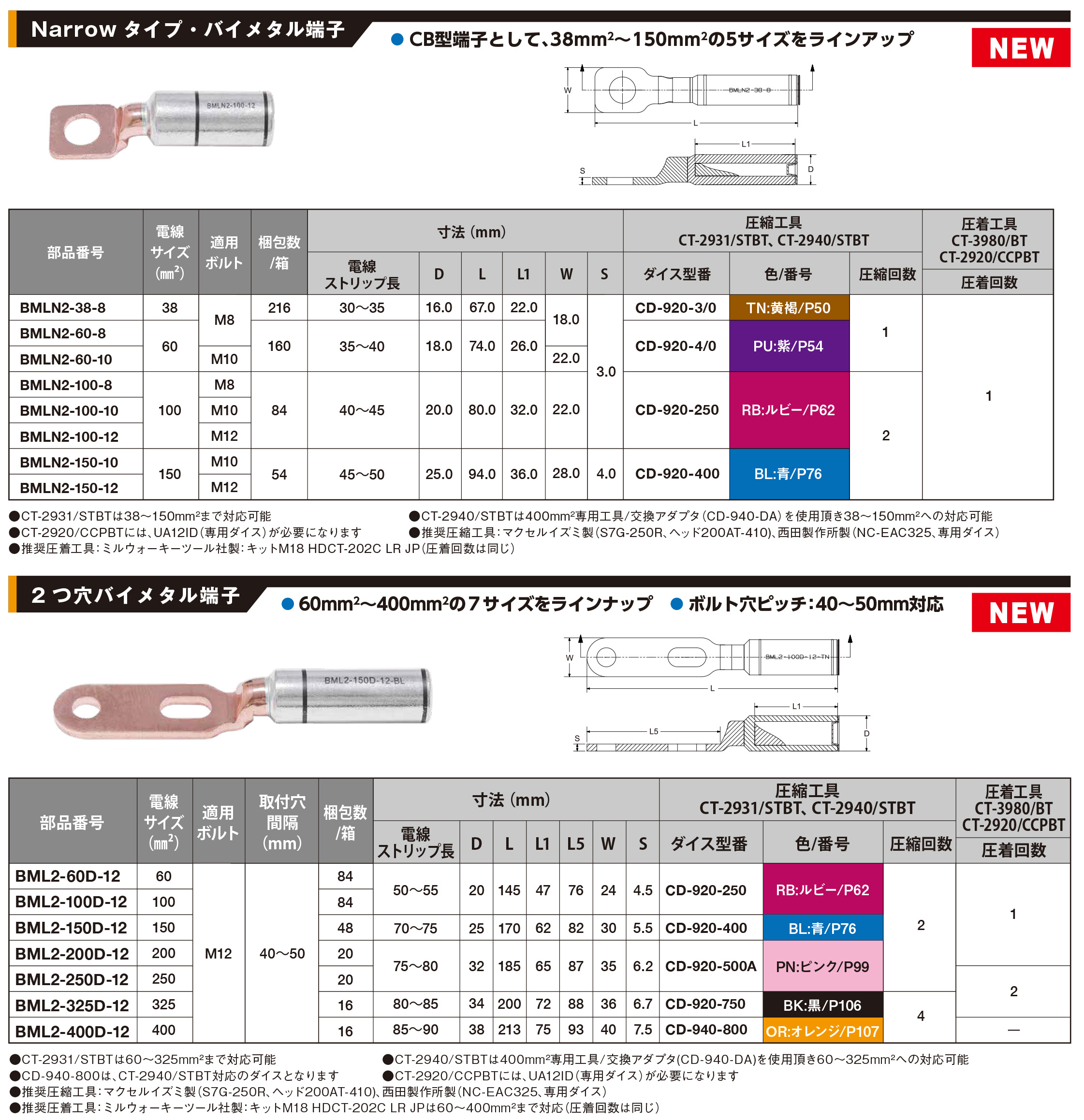

▶バイメタル端子 部品番号表

※表は横にスライドできます

部品番号 電線
サイズ
(㎜²)
適用
ボルト
梱包数
/箱
寸法 (mm)

圧縮工具
CT-2931/STBT
CT2940/STBT

圧着工具
CT-3980/BT
CT-2920/CCPBT

電線スト
リップ長
(㎜)
O.D A B W T ダイス型番 色/番号 圧縮回数 圧縮回数
BML2-38-8 38 M8 100 40~55 16.0 90.0 45.0 24.0 4.0 CD-920-3/0  TN:黄褐/P50 2回 1回
BML2-38-12 M12
BML2-60-8 60 M8 70 55~60 20.0 95.0 47.0 24.0 4.5 CD-920-250  RB:ルビー/P62
BML2-60-10 M10
BML2-60-12 M12
BML2-100-10 100 M10 70
BML2-100-12 M12
BML2-150-10 150 M10 30 75~80 25.0 120.0 62.0 30.0 5.5 CD-920-600  GR:緑/P94
BML2-150-12 M12
BML2-200-12 200 M12 24 75~80 32.0 128.0 65.0 35.0 6.2 CD-920-500A  PN:ピンク/P99
BML2-250-12 250 M12 24 80~85 32.0 128.0 65.0 35.0 6.2 CD-920-500A  PN:ピンク/P99 4回 2回
BML2-325-12 325 M12 16 90~95 34.0 140.0 72.0 36.0 6.7 CD-920-750  BK:黒/P106
BML2-400-16 400 M16 12 100~105 42.0 165.0 87.0 40/0 7.5 CD-920-800A  GY:グレー/P140

⚫︎BML2-60-10、BML2-100-10、BML2-150-10は近日発売予定

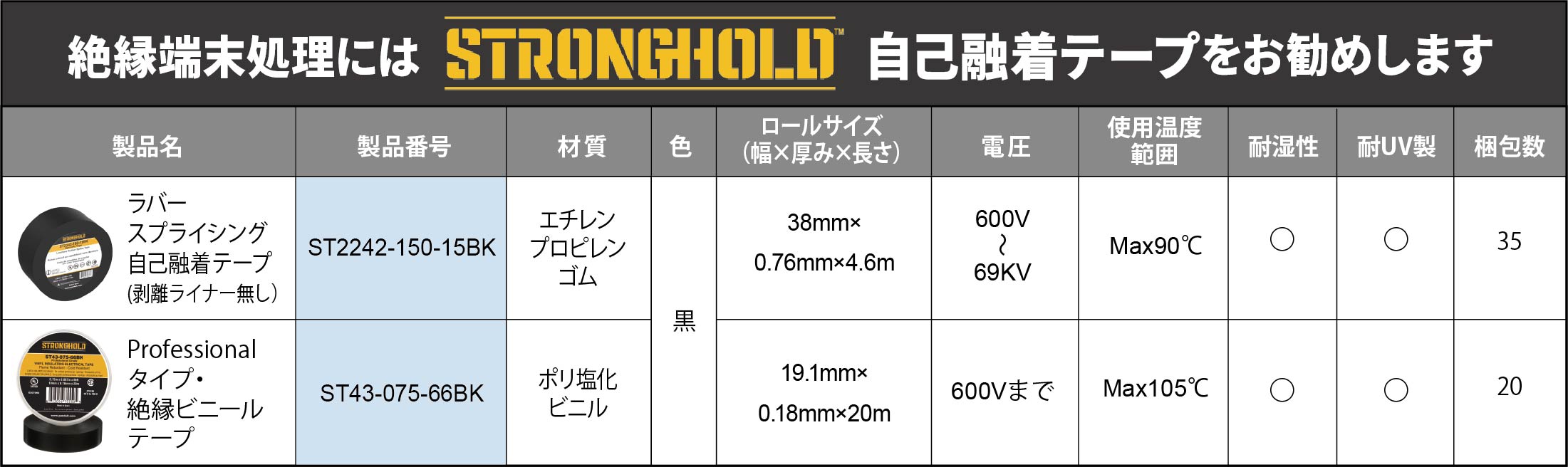

💪絶縁端末処理には STRONGHOLD 自己融着テープをお勧めします

※表は横にスライドできます

製品名 製品番号 材質 ロールサイズ(幅×厚み×長さ) 電圧 使用温度範囲 耐熱性 耐UV製 梱包数
ST2242-150-15BK エチレンプロピレンゴム 38mm×
0.76mm×4.6m
600V

69KV
Max90℃ 35
ST43-075-66BK ポリ塩化ビニル 19.1mm×
0.18mm×20m
600Vまで Max105℃ 20






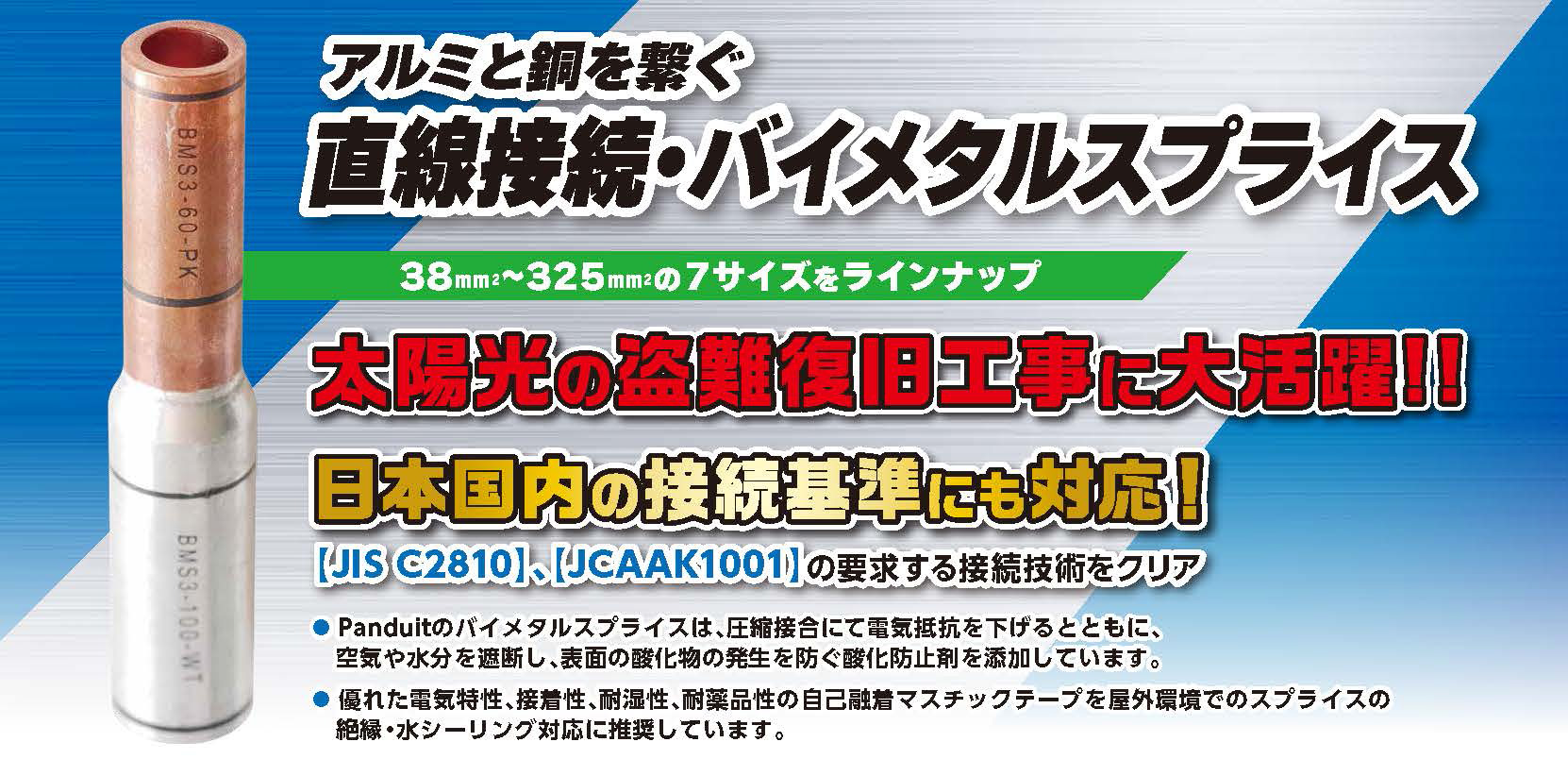

[10/23 NEW] バイメタル スプライス ソリューション

「アルミ端子」へ戻る
「バイメタル端子」へ戻る

製品の部品番号

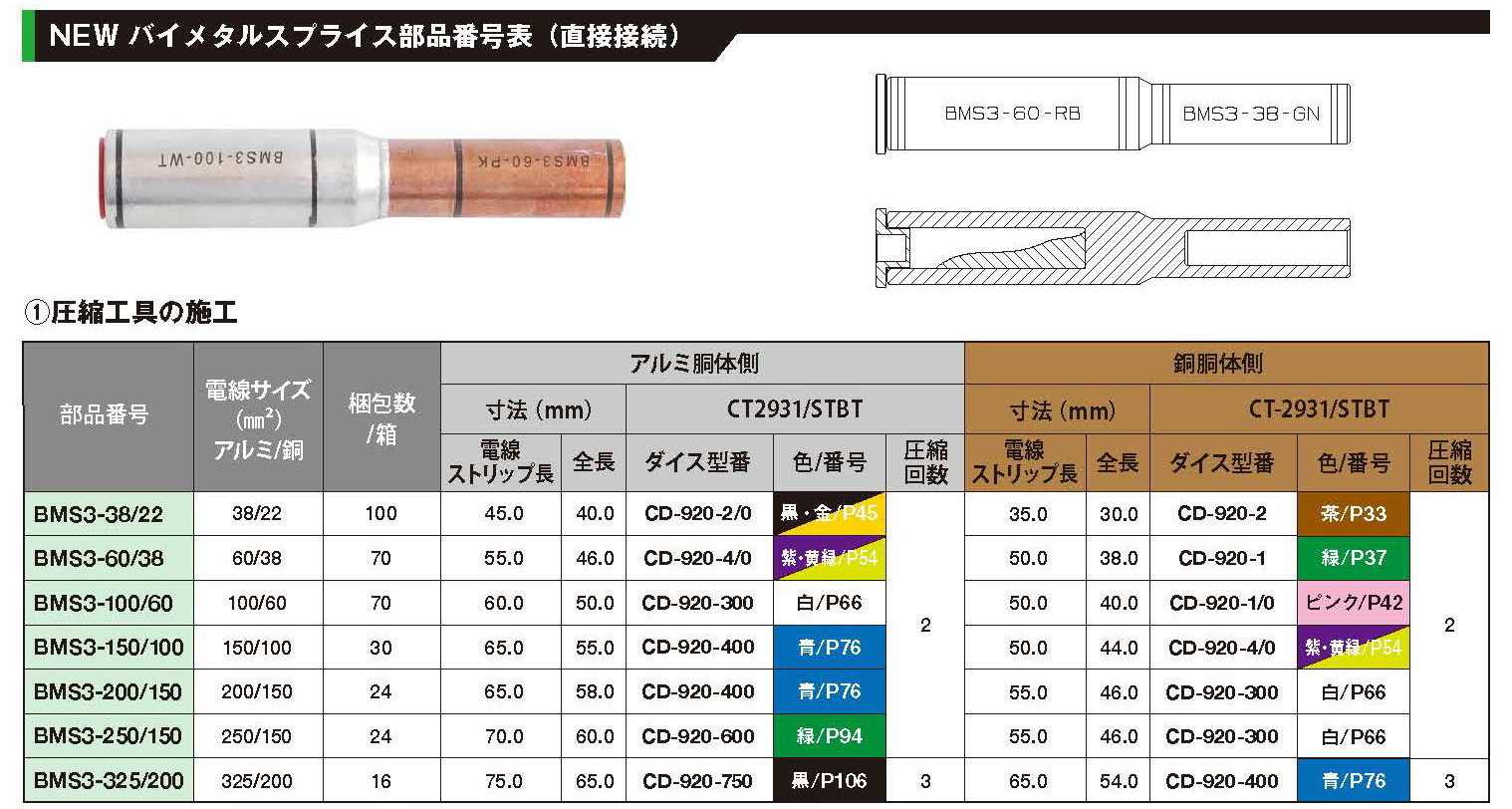

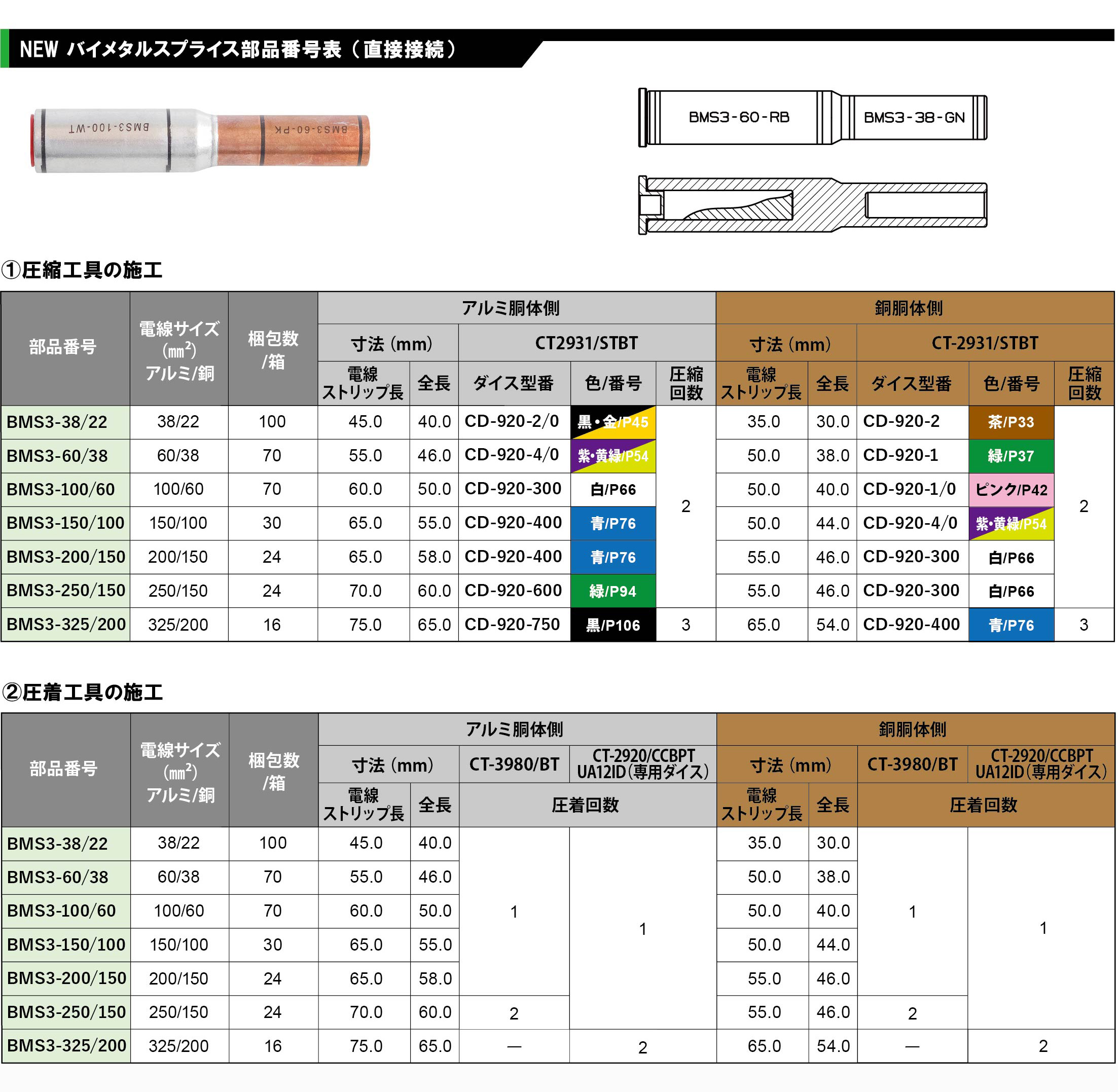

▶NEWバイメタル スプライス部品番号表(直接接続)

①圧縮工具の施工

※表は横にスライドできます

部品番号

電線サイズ
(㎜²)
アルミ/銅

梱包数
/箱

アルミ胴体側

銅胴体側

寸法 (mm)

CT-2931/STBT

寸法 (mm)

CT2931/STBT

電線スト
リップ長
全長 ダイス型番 色/番号 圧縮回数 電線スト
リップ長
全長 ダイス型番 色/番号 圧縮回数
BMS3-38/22 38/22 100 45.0 40.0 CD-920-2/0 黒/P45 2回 35.0 30.0 CD-920-2 茶/P22 2回
BMS3-60/38 60/38 70 55.0 46.0 CD-920-250 ルビー/P60 50.0 38.0 CD-920-1 緑/P94
BMS3-100/60 100/60 70 60.0 50.0 CD-920-300 白/P66 50.0 40.0 CD-920-1/0 ピンク/P42
BMS3-150/100 150/100 30 65.0 55.0 CD-920-400 青/P76 50.0 44.0 CD-920-4/0 紫/P64
BMS3-200/150 200/150 24 65.0 58.0 CD-920-500A ピンク/P99 55.0 46.0 CD-920-300 白/P66
BMS3-250/150 250/150 24 70.0 60.0 CD-920-600 緑/P94 55.0 46.0 CD-920-300 白/P66
BMS3-325/200 325/200 16 75.0 65.0 CD-920-750  黒/P106 3回 65.0 54.0 CD-920-400 青/P76 3回

⚫︎BMS3-250/150、BMS-325/200は近日発売予定

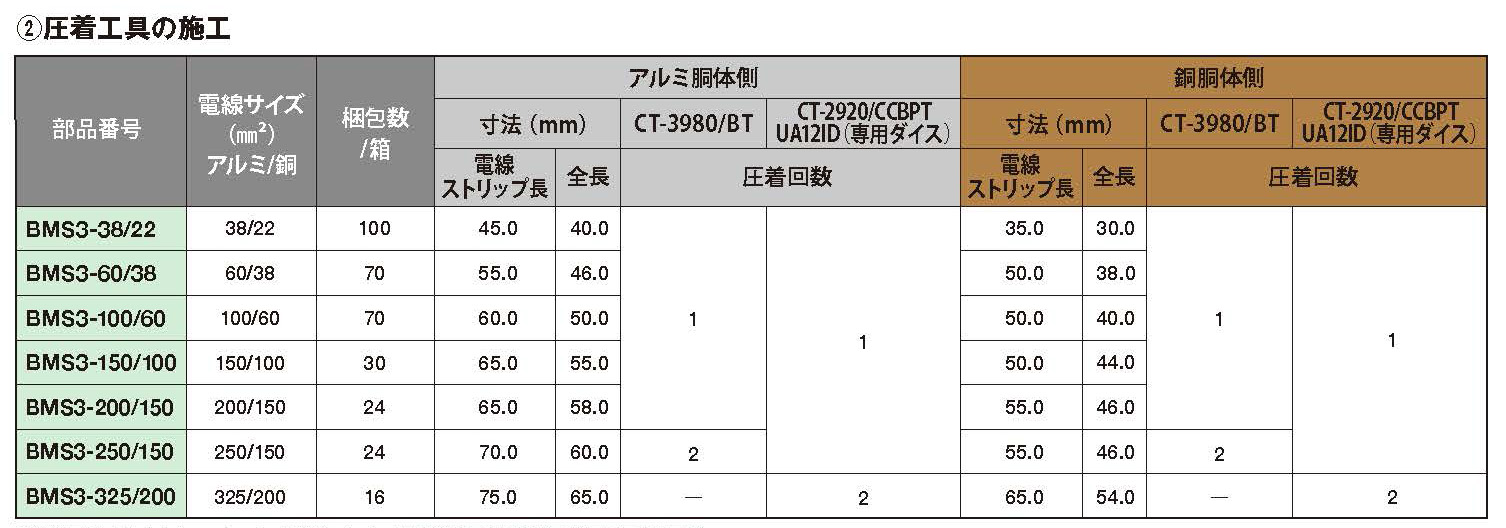

②圧着工具の施工

※表は横にスライドできます

部品番号

電線サイズ
(㎜²)
アルミ/銅

梱包数
/箱

アルミ胴体側

銅胴体側

寸法 (mm)

CT-3980/BT

CT2920/CCBPT
UA12ID(専用ダイス)

寸法 (mm)

CT3980/BT

CT2920/CCBPT
UA12ID(専用ダイス)

電線スト
リップ長
全長 圧縮回数 電線スト
リップ長
全長 圧縮回数
BMS3-38/22 38/22 100 45.0 40.0 1回 1回 35.0 30.0 1回 1回
BMS3-60/38 60/38 70 55.0 46.0 50.0 38.0
BMS3-100/60 100/60 70 60.0 50.0 50.0 40.0
BMS3-150/100 150/100 30 65.0 55.0 50.0 44.0
BMS3-200/150 200/150 24 65.0 58.0 55.0 46.0
BMS3-250/150 250/150 24 70.0 60.0 55.0 46.0
BMS3-325/200 325/200 16 75.0 65.0 2回 65.0 54.0 2回

⚫︎BMS3-250/150、BMS-325/200は近日発売予定

バイメタル スプライス(直接接続)圧着施工手順

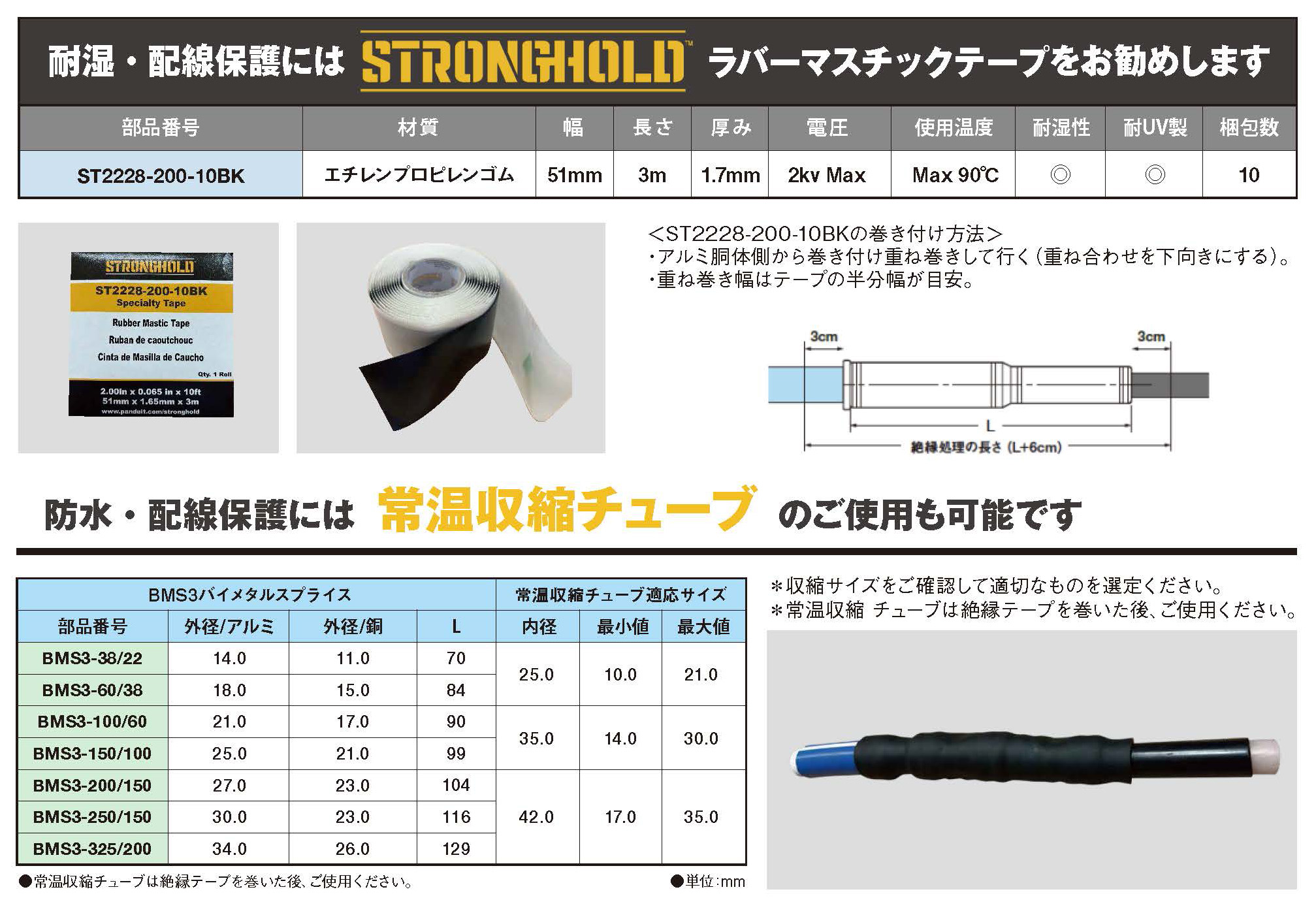

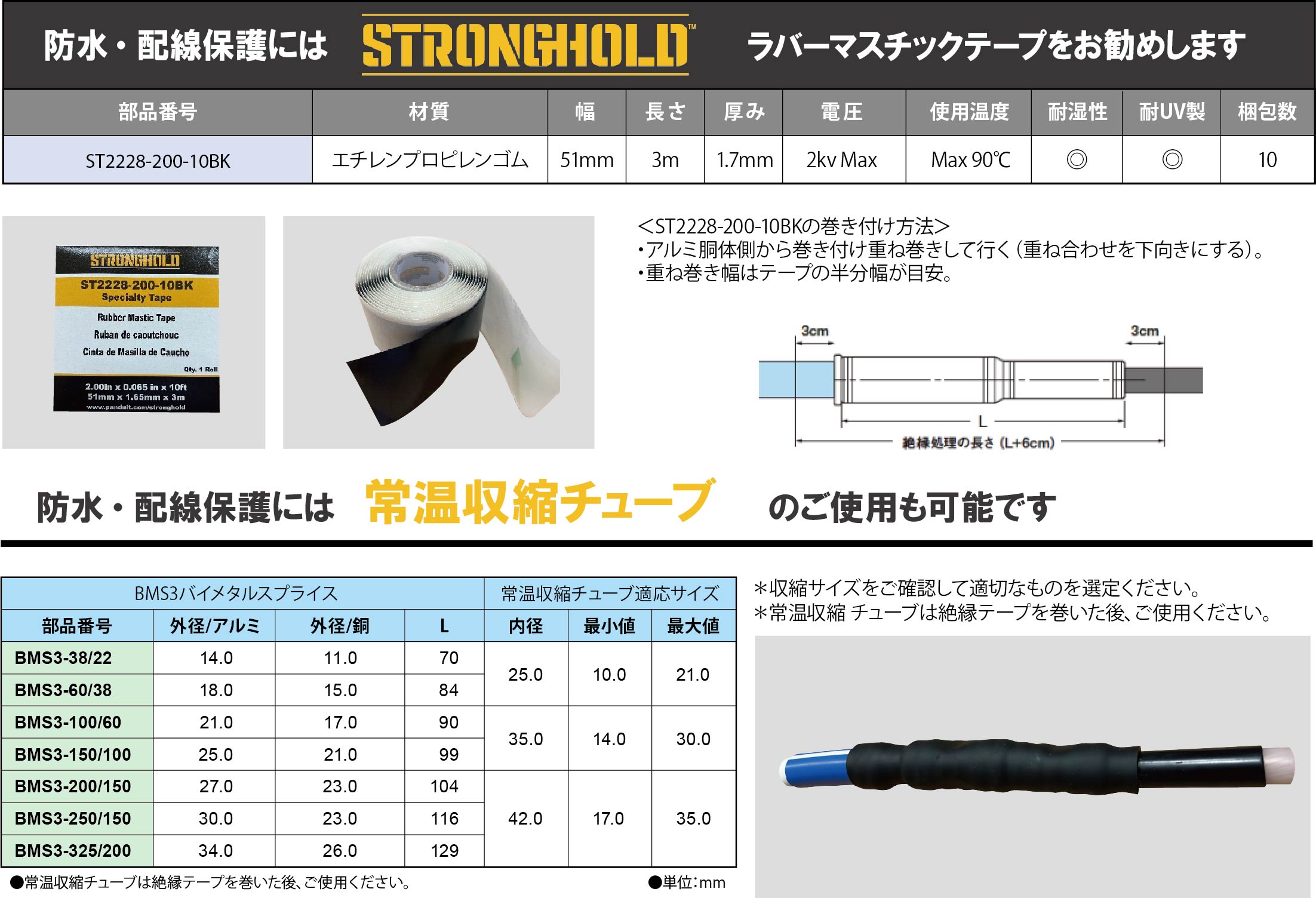

💪防水・配線保護には STRONGHOLD ラバー マスチックテープ をお勧めします

※表は横にスライドできます

製品名 製品番号 材質 長さ 厚み 電圧 使用温度 耐熱性 耐UV製 梱包数
ST2228-200-10BK エチレンプロピレンゴム 51mm 3m 1.7mm 2kv Max Max 90℃ 10



👉防水・配線保護には 【常温収縮チューブ】の使用も可能です

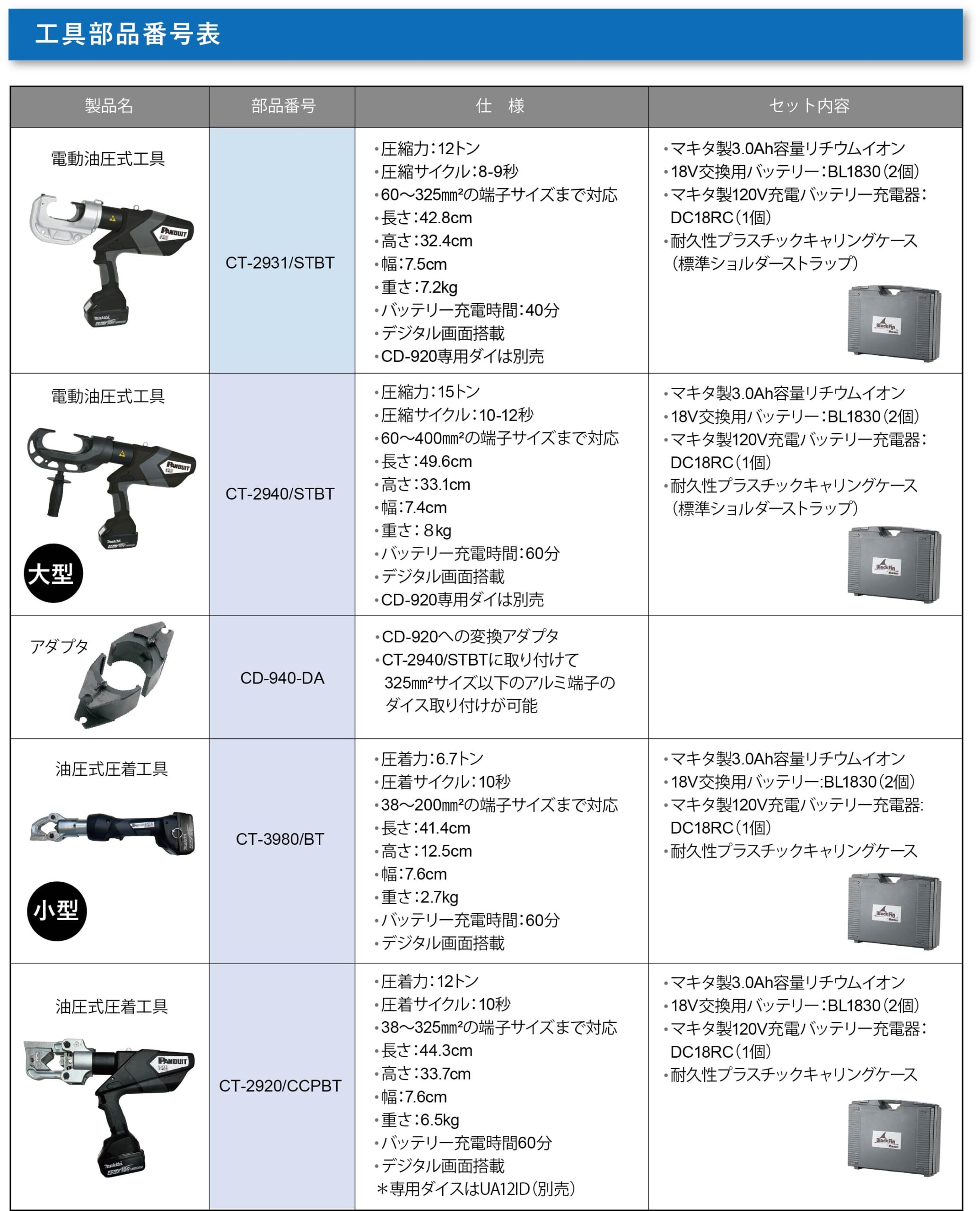

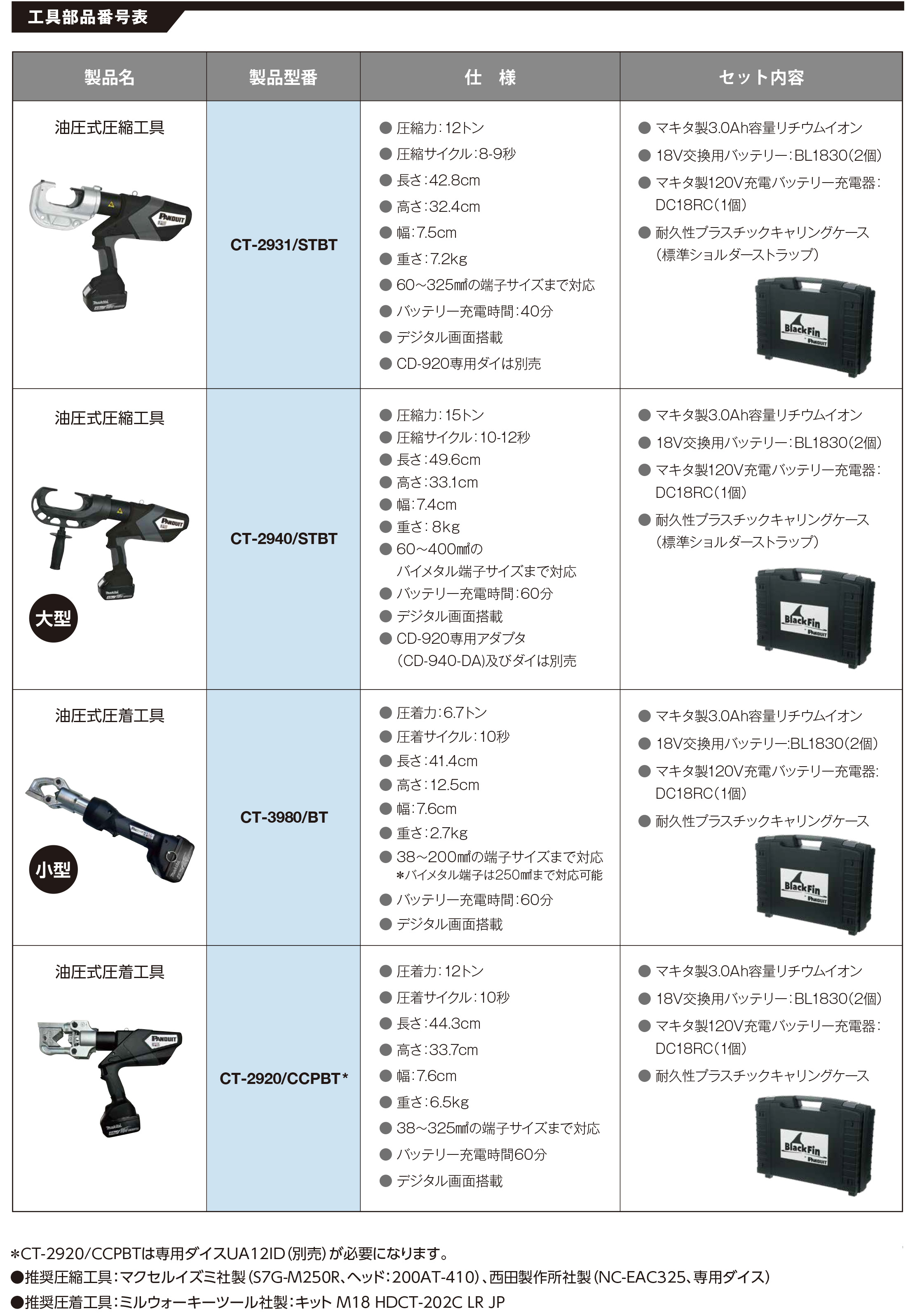

▶工具

※表は横にスライドできます

製品名 製品型番 仕様 セット内容

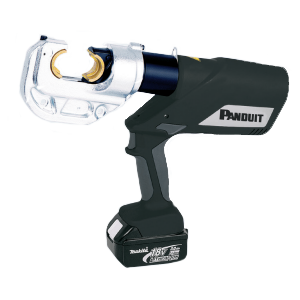

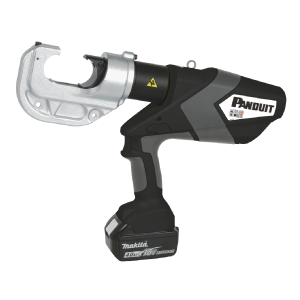

CT-2931/STBT ● 圧縮力:12トン
● 圧縮サイクル:8-9秒
● 60~325㎜²の端子サイズまで対応
● 長さ42.8cm
● 高さ32.4cm
● 幅7.5cm
● 重さ7.2kg
● バッテリー充電時間40分
● デジタル画面搭載
● CD-920専用ダイは別売
● マキタ製3.0Ah容量リチウムイオン
● 18V交換用バッテリー:BL1830(2個)
● マキタ製120V充電バッテリー充電器:
 DC18RC(1個)
● 耐久プラスチックキャリングケース
 (標準ショルダーストラップ)
CT-2940/STBT ● 圧縮力:15トン
● 圧縮サイクル:10-12秒
● 60~400㎜²の端子サイズまで対応
● 長さ49.6cm
● 高さ33.1cm
● 幅7.4cm
● 重さ8kg
● バッテリー充電時間60分
● デジタル画面搭載
● CD-920専用ダイは別売
● マキタ製3.0Ah容量リチウムイオン
● 18V交換用バッテリー:BL1830(2個)
● マキタ製120V充電バッテリー充電器:
 DC18RC(1個)
● 耐久プラスチックキャリングケース
 (標準ショルダーストラップ)
● CD-940-DAPT
 (CD-940ダイスアダプタ)

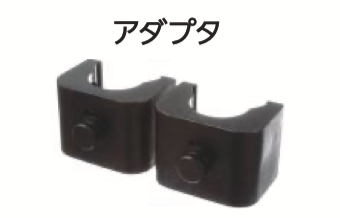

CD-940-920DA ● CD-920への変換アダプタ
● CT-2940/STに取り付けて325㎟
 サイズ以下のアルミ端子のダイス
 取り付けが可能。

CT-920 ● 圧縮力:12トン
● 60~325㎜²端子サイズまで対応
● 長さ56cm
● 高さ21.7cm
● 幅7.4cm
● 重さ5.9kg

CT3980/BT

● 圧縮力:6.7トン
● 圧着サイクル:10秒
● 38~200㎜²端子サイズまで対応
● 長さ41.4cm
● 高さ12.5cm
● 幅76cm
● 重さ2,7kg
● バッテリー充電時間60分
● デジタル画面搭載

● マキタ製3.0Ah容量リチウムイオン
● 18V交換用バッテリー:BL1830(2個)
● マキタ製120V充電バッテリー充電器:
 DC18RC(1個)
● 耐久プラスチックキャリングケース
CT2920/CCPBT ● 圧縮力:12トン
● 圧着サイクル:10秒
● 38~325㎜²端子サイズまで対応
● 長さ44,3cm
● 高さ33,7cm
● 幅76cm
● 重さ6.5kg
● バッテリー充電時間60分
● デジタル画面搭載
* 専用ダイスはUA12ID (別売)
● マキタ製3.0Ah容量リチウムイオン
● 18V交換用バッテリー:BL1830(2個)
● マキタ製120V充電バッテリー充電器:
 DC18RC(1個)
● 耐久プラスチックキャリングケース

👉 推奨ダイレス工具のご案内
  ・ミルウォーキーツール社:M18 FORCE LOGIC

👉 推奨圧縮工具のご案内
  Panduitのダイスと併用してご使用いただけます。
  ・マクセルイズミ株式会社製:S7G-M250Rとヘッド200AT-410

関連資料

■製品資料
アルミ端子    ・バイメタル端子  ・圧縮取付ガイド  ・圧着取付ガイド
